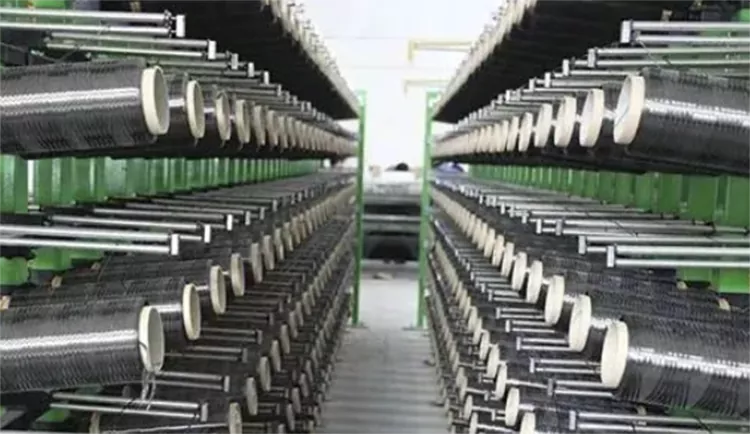

Unidirektionales Kohlefasergewebe

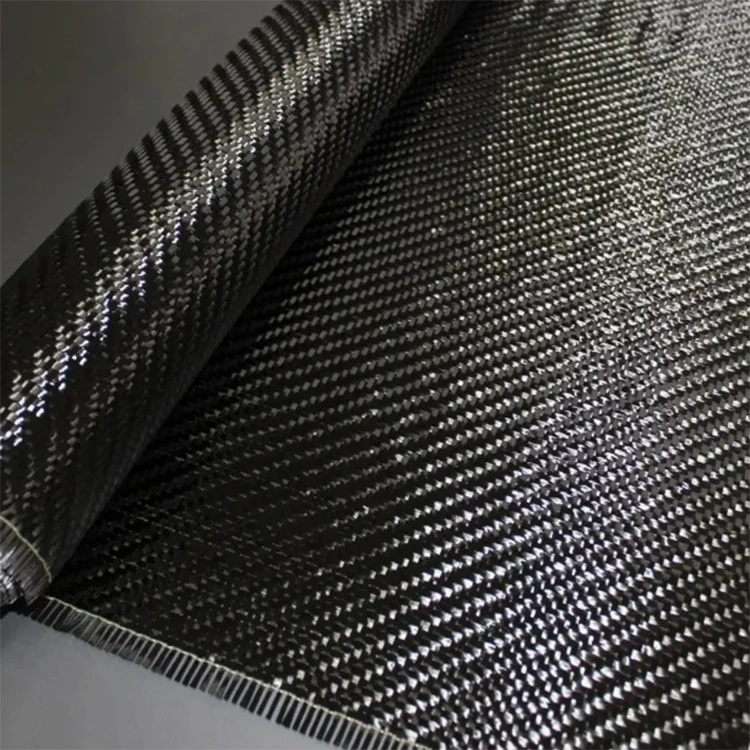

Unidirektionales Kohlefasergewebe wird in dieser Spezifikation in einer Jacquard-Webkonstruktion geliefert. Der Webprozess steuert die Anordnung der Carbonfasergarne, um eine definierte Stoffstruktur und ein Oberflächenmuster zu erzeugen. Im Gegensatz zu einem normalen Uni- oder Twill-Gewebe ermöglicht die Jacquard-Webung die Variation der Garnanordnung, um unterschiedliche sichtbare Designs zu erzeugen.

Bei der Herstellung von Verbundwerkstoffen ist das Stoffmuster nur ein Teil der Materialspezifikation. Kohlenstofffaserqualität, Stoffgewicht, Garnanordnung, Harzsystem, Laminatdicke und Formungsbedingungen haben einen größeren Einfluss auf die Eigenschaften des fertigen Verbundwerkstoffs. Die Jacquard-Konstruktion ist daher am relevantesten, wenn bei der Materialauswahl sowohl die Stoffstruktur als auch die sichtbare Oberfläche berücksichtigt werden müssen.

Wie sich Jacquard-Carbonfasergewebe unterscheidet

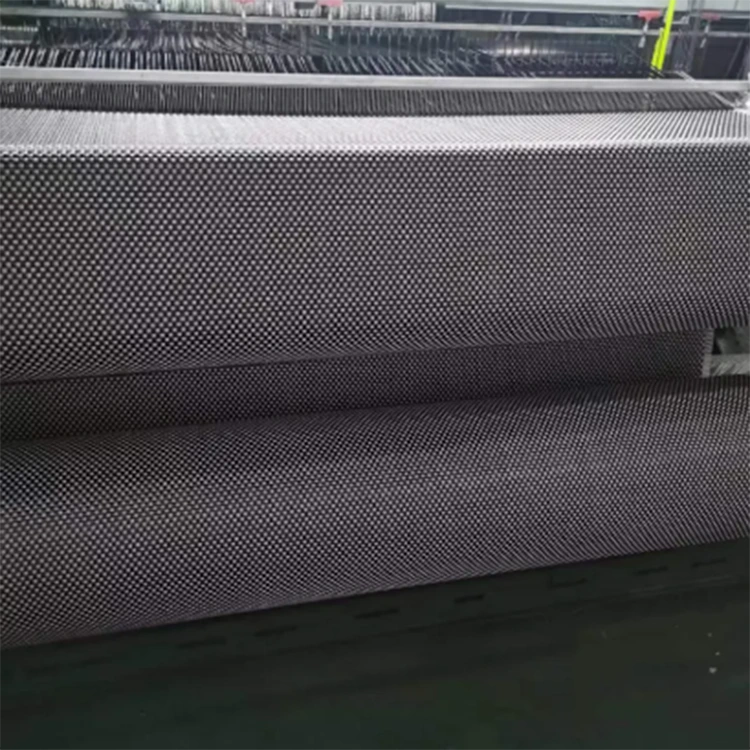

Uni- und Twill-Carbonfaserstoffe verwenden relativ regelmäßige Verflechtungsmuster. Beim Jacquardweben wird während des Webens eine kontrollierte Garnauswahl verwendet, sodass bestimmte Bereiche des Stoffes unterschiedlichen Musteranordnungen folgen können.

Dadurch verändert sich das Erscheinungsbild der gewebten Oberfläche, ohne dass das Gewebe selbst zu einem Ersatz für die Strukturgestaltung wird. Wenn der Stoff in einem tragenden Laminat verwendet wird, sollten die erforderliche Faserqualität, das Stoffgewicht, das Harzsystem und der Laminataufbau entsprechend den Komponentenanforderungen festgelegt werden.

Bei sichtbaren Verbundwerkstoffteilen kann das Webmuster nach dem Formen sichtbar bleiben und Teil der fertigen Oberfläche werden. Dies macht die Konstruktion relevant für Komponenten wie Automobilverkleidungen, Sportprodukte, Gerätegehäuse und kundenspezifische Verbundteile.

Das tatsächliche Aussehen nach dem Formen hängt auch von der Harzverteilung, der Verfestigung, dem Formzustand und der Oberflächenbeschaffenheit ab. Das im trockenen Stoff sichtbare Muster sollte daher nicht als Garantie für das endgültige Aussehen der Form betrachtet werden.

Jacquard-, Leinwand- und Köperbindung

Diese Stoffkonstruktionen unterscheiden sich hauptsächlich in der Garnanordnung und dem daraus resultierenden Oberflächenmuster. Die geeignete Wahl hängt vom erforderlichen Stoffverhalten, der Bauteilgeometrie und dem fertigen Erscheinungsbild ab.

Die Tabelle beschreibt die typischen visuellen und anwendungsbezogenen Unterschiede und nicht eine mechanische Rangfolge. Ein Jacquard-Stoff ist nicht automatisch stärker oder steifer als ein Uni- oder Twill-Stoff. Die endgültigen Verbundeigenschaften hängen vom gesamten Materialsystem und Laminatdesign ab.

Auswählen des Stoffes für ein Verbundteil

Die Auswahl des Stoffes sollte erfolgen, nachdem die grundlegenden Anforderungen des Bauteils festgelegt wurden. Wichtige Überlegungen umfassen das erforderliche Stoffgewicht, die Breite, das Oberflächenmuster, den Fall, die Laminatdicke und die Formmethode.

Für ein flaches oder relativ einfaches Bauteil kann eine regelmäßige Webstruktur ausreichend sein. Komplexere Oberflächen erfordern möglicherweise eine Stoffkonstruktion, die der Form ohne übermäßige Verformung folgen kann. Bleibt die Carbonfaser sichtbar, sollte beim Schneiden und Auflegen auch auf das gewünschte Muster geachtet werden.

Die Ausrichtung der Bewehrung bleibt eine separate Entwurfsüberlegung. Ein gewebtes Oberflächenmuster allein definiert nicht die primäre strukturelle Belastungsrichtung eines Verbundwerkstoffs. Für Teile mit spezifischer Richtungsbelastung sollte das Laminat entsprechend den erforderlichen Faserausrichtungen und Lagenanordnungen entworfen werden.

Anforderungen an sichtbare Oberflächen

Wenn das Kohlefasergewebe sichtbar bleibt, ist die Konsistenz zwischen benachbarten Teilen wichtig. Schnittrichtung, Stoffspannung und Handhabung beim Auflegen können die Musterausrichtung beeinflussen, insbesondere auf gekrümmten Oberflächen.

Auch Formoberfläche und Harzsystem beeinflussen das Aussehen nach der Aushärtung. Ein gleichmäßiges Trockengewebemuster kann dennoch zu einem anderen optischen Ergebnis führen, wenn der Harzfluss, die Verfestigung oder die Oberflächenveredelung nicht konsequent kontrolliert werden.

Strukturelle Anforderungen

Bei Strukturbauteilen sollte das Gewebe zusammen mit der Kohlenstofffasersorte, dem Harzsystem, dem Fasergehalt und dem Laminatplan bewertet werden. Das Jacquardmuster sollte nicht als primäre Grundlage für die Bestimmung der strukturellen Eignung herangezogen werden.

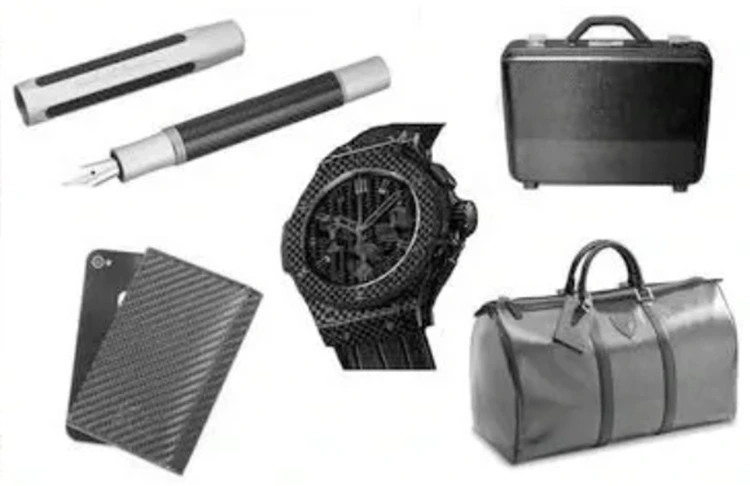

Typische Anwendungen

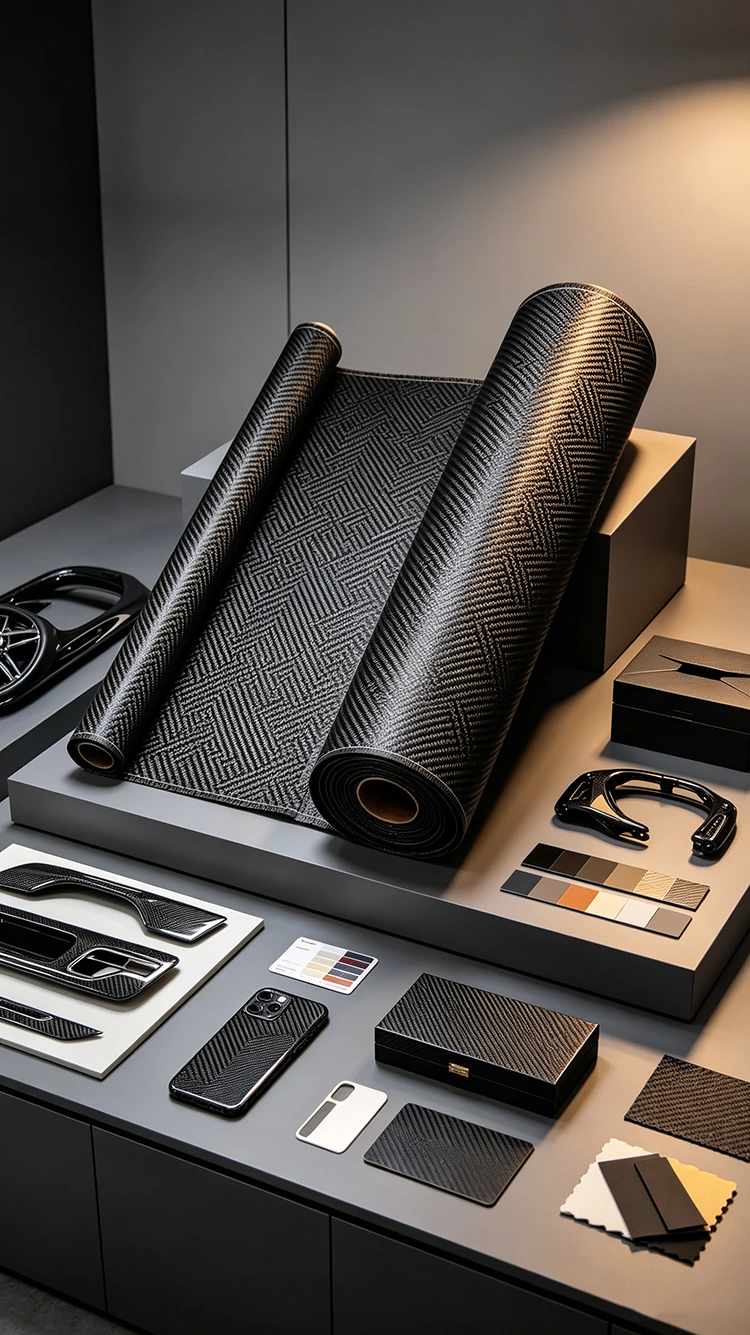

Automobilkomponenten

Jacquard-Carbonfasergewebe kann für sichtbare Innenverkleidungen, Dekorplatten, Geräteabdeckungen und andere Komponenten in Betracht gezogen werden, bei denen die gewebte Oberfläche Teil des fertigen Erscheinungsbilds ist. Die Stoffspezifikation sollte auf die Formgeometrie und die erforderliche Oberflächenbeschaffenheit abgestimmt sein.

Sportausrüstung

Sportprodukte wie Fahrradkomponenten, Schlägerstrukturen, Paddel und Zubehör können aus sichtbarem Carbonfasergewebe bestehen, dessen Oberflächenmuster nach dem Formen erhalten bleibt. Das erforderliche Stoffgewicht und der Laminataufbau hängen vom einzelnen Bauteil ab.

Elektronische Geräte

Ausgewählte Gehäuse und Gerätestrukturen können Kohlefasergewebe enthalten, wenn das Material die mechanischen und dimensionalen Anforderungen der Anwendung erfüllt. Kohlefaser ist elektrisch leitfähig, daher sollten die Isolierungs- und elektromagnetischen Anforderungen überprüft werden, wenn das Material in der Nähe elektronischer Baugruppen verwendet wird.

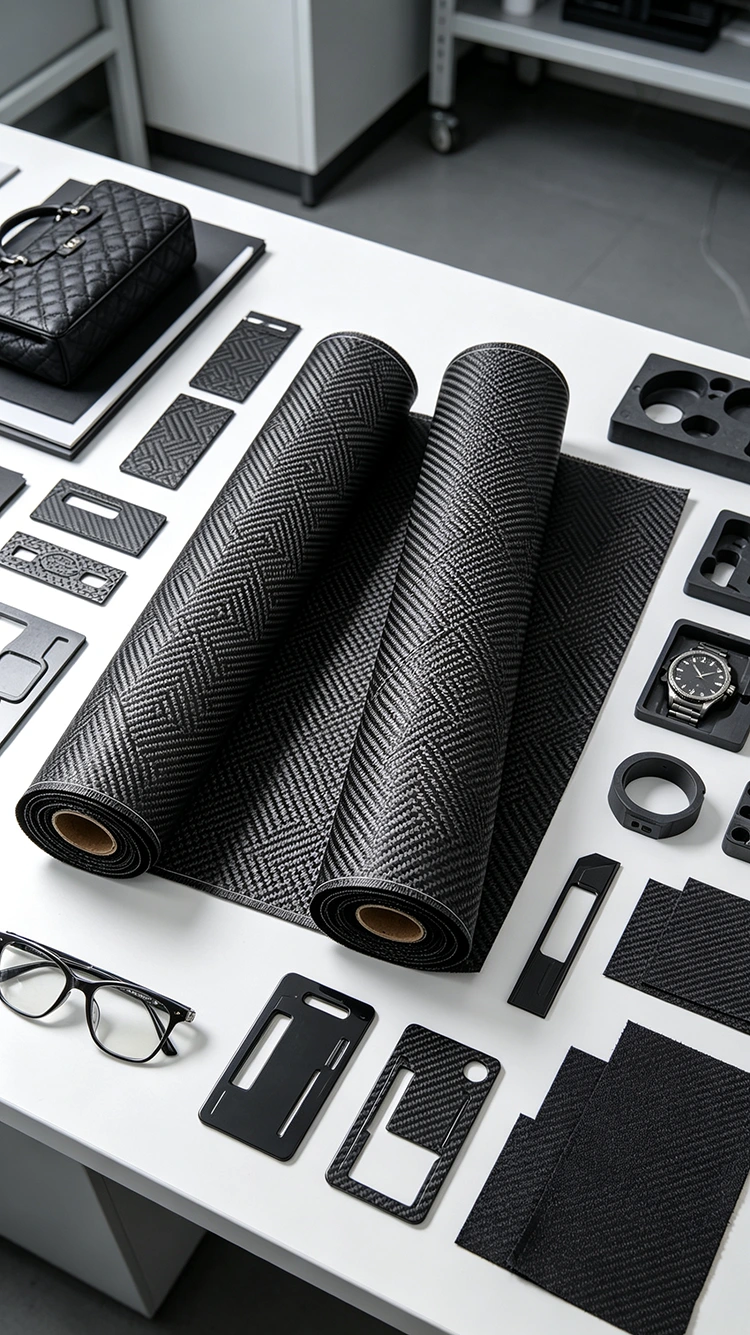

Maßgeschneiderte Verbundprodukte

Für kundenspezifische Verbundteile kann Jacquardstoff verwendet werden, wenn ein bestimmtes Webmuster erforderlich ist. Vor der Produktion sollten Muster, Stoffgewicht, Abmessungen, Harzsystem und Formungsprozess gemeinsam bestätigt werden, anstatt den Stoff nur anhand seines Aussehens zu spezifizieren.

Materialinformationen

Verarbeitung und Oberflächenbeschaffenheit

Das endgültige Erscheinungsbild einer gewebten Kohlefaserkomponente wird durch den gesamten Formprozess beeinflusst. Die Platzierung des Gewebes, der Harzfluss, der Verfestigungsdruck, die Formoberfläche und die Aushärtungsbedingungen können alle die Art und Weise verändern, wie das Gewebe aussieht, nachdem das Teil aus der Form gelöst wurde.

Bei Bauteilen mit sichtbaren Carbonfaseroberflächen sollte beim Schneiden und Auflegen vorsichtig mit dem Gewebe umgegangen werden. Übermäßige Dehnung oder Bewegung können die Garnanordnung stören und zu sichtbaren Musterverzerrungen führen.

Wenn nach dem Formen eine klare Beschichtung aufgetragen wird, sollten auch deren Dicke, Oberflächenbeschaffenheit und Kompatibilität mit dem Verbundwerkstoff berücksichtigt werden. Das fertige Erscheinungsbild wird daher nicht nur durch die Webmethode, sondern auch durch den Stoff und die nachfolgenden Verarbeitungsschritte bestimmt.

Überlegungen zur Handhabung und zum Service

Vor dem Formen sollte Kohlefasergewebe entsprechend den Anforderungen des jeweiligen Materialsystems gelagert und gehandhabt werden. Sobald es in einen ausgehärteten Verbundwerkstoff eingearbeitet ist, werden die Betriebsbedingungen hauptsächlich durch das Harzsystem, das Laminatdesign, die Betriebsumgebung und die Belastungsbedingungen bestimmt.

Bei sichtbaren Kohlefaserkomponenten sollten durch die routinemäßige Reinigung unnötiger Abrieb und aggressive Chemikalien vermieden werden, die die Oberflächenbeschichtung oder das Harz angreifen könnten. Die Temperaturbelastung sollte innerhalb der für das fertige Verbundsystem festgelegten Grenzen bleiben.

Oberflächenkratzer weisen nicht unbedingt auf ein strukturelles Versagen hin. Wenn das Bauteil jedoch eine strukturelle Funktion hat, sollten Risse, Delaminierung, erhebliche Schlagschäden oder freiliegende Verstärkungen bewertet werden.

Wann sollte ein Kohlefaserbauteil geprüft werden?

Es gibt kein einheitliches Inspektions- oder Austauschintervall für jedes Carbonfaser-Verbundbauteil. Der geeignete Wartungsplan hängt vom Teiledesign, der Betriebsumgebung, den Belastungsbedingungen und den Anforderungen des Herstellers ab.

Besonderes Augenmerk sollte auf sichtbare Zeichen gelegt werden wie:

· Laminatrisse

· Delamination oder Trennung

· Erheblicher Aufprallschaden

· Faserfreilegung durch Oberflächenversagen

· Verlust der strukturellen Integrität

· Erhebliche Verschlechterung der Schutzbeschichtung

Bei sicherheitskritischen Teilen sollten sich Inspektions- und Austauschentscheidungen an den für das fertige Produkt festgelegten Wartungsanforderungen orientieren und nicht an einer allgemeinen Schätzung der Lebensdauer.

FAQ

Was ist unidirektionales Kohlefasergewebe?

Unidirektionales Kohlefasergewebe in dieser Produktspezifikation verwendet eine Jacquard-Webmethode, um ein gewebtes Kohlefasermaterial mit einem definierten Oberflächenmuster herzustellen. Die genaue Garnanordnung, das Stoffgewicht und die Struktureigenschaften sollten anhand der Materialspezifikation bestätigt werden.

Wie unterscheidet sich Jacquard von Twill-Carbonfaser?

Twill verwendet ein regelmäßiges diagonales Verflechtungsmuster, während die Jacquardwebung mehr Variationen in der Garnanordnung und der sichtbaren Mustergestaltung ermöglicht. Der Unterschied liegt hauptsächlich in der Stoffkonstruktion und im Aussehen und nicht in einem automatischen Unterschied in der mechanischen Leistung.

Ist Jacquard-Carbonfaser für strukturelle Verbundwerkstoffe geeignet?

Es kann in Verbundteile integriert werden, die strukturelle Eignung hängt jedoch von der Kohlenstofffasersorte, dem Stoffgewicht, dem Harzsystem, der Faserorientierung und dem Laminatdesign ab. Die Jacquard-Webmethode allein bestimmt nicht die mechanischen Eigenschaften des fertigen Bauteils.

Kann das Jacquardmuster individuell angepasst werden?

Die Musterverfügbarkeit hängt von der Webspezifikation und den Produktionsanforderungen ab. Eine individuelle Anfrage sollte das erforderliche Muster, das Stoffgewicht, die Abmessungen und die beabsichtigte Anwendung zur Bewertung enthalten.

Ist es für den Fahrzeuginnenraum geeignet?

Es kann für sichtbare Carbonfaserverkleidungen, Paneele, dekorative Komponenten und andere Automobilanwendungen in Betracht gezogen werden, bei denen die gewebte Oberfläche Teil des fertigen Erscheinungsbilds ist. Das Material und der Formprozess sollten anhand der Bauteilanforderungen überprüft werden.

Wie lange hält ein Jacquard-Kohlefaserverbundwerkstoff?

Es gibt keinen einheitlichen Lebensdauerwert, der für jedes fertige Teil gilt. Die Lebensdauer hängt vom Harzsystem, der Laminatkonstruktion, der Umgebungseinwirkung, der Temperatur, den Belastungsbedingungen und der Wartung ab.

Wie sollten sichtbare Carbonfaserteile gepflegt werden?

Halten Sie die Oberfläche sauber und vermeiden Sie unnötigen Abrieb oder aggressive Chemikalien. Wenn eine Schutzbeschichtung vorhanden ist, sollte auch deren Zustand überwacht werden, da ein Versagen der Oberflächenbeschichtung das Aussehen und den Schutz des Verbundwerkstoffs beeinträchtigen kann.

Wann sollte das fertige Bauteil ausgetauscht werden?

Der Austausch sollte auf dem tatsächlichen Zustand und den Wartungsanforderungen der fertigen Komponente basieren. Rissbildung, Delaminierung, erheblicher Aufprallschaden oder Verlust der strukturellen Integrität sind relevantere Indikatoren als eine festgelegte Anzahl an Betriebsjahren.
