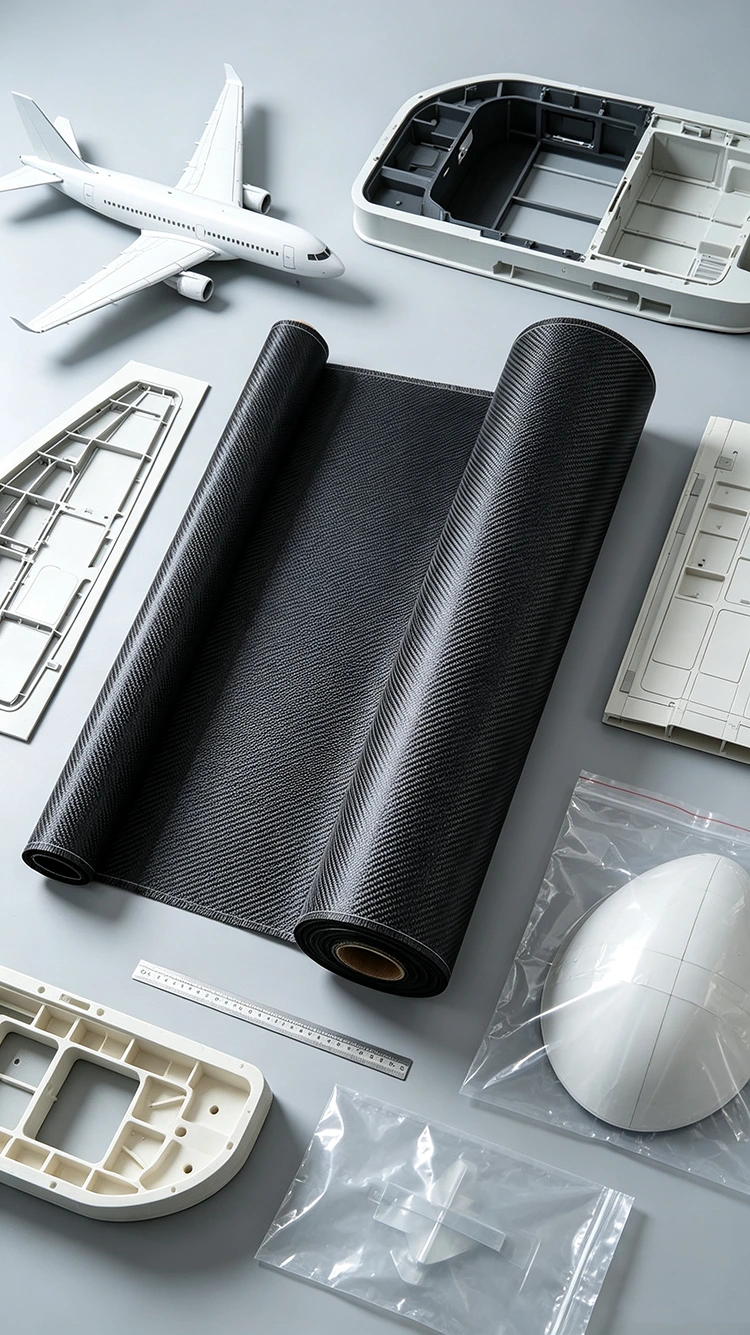

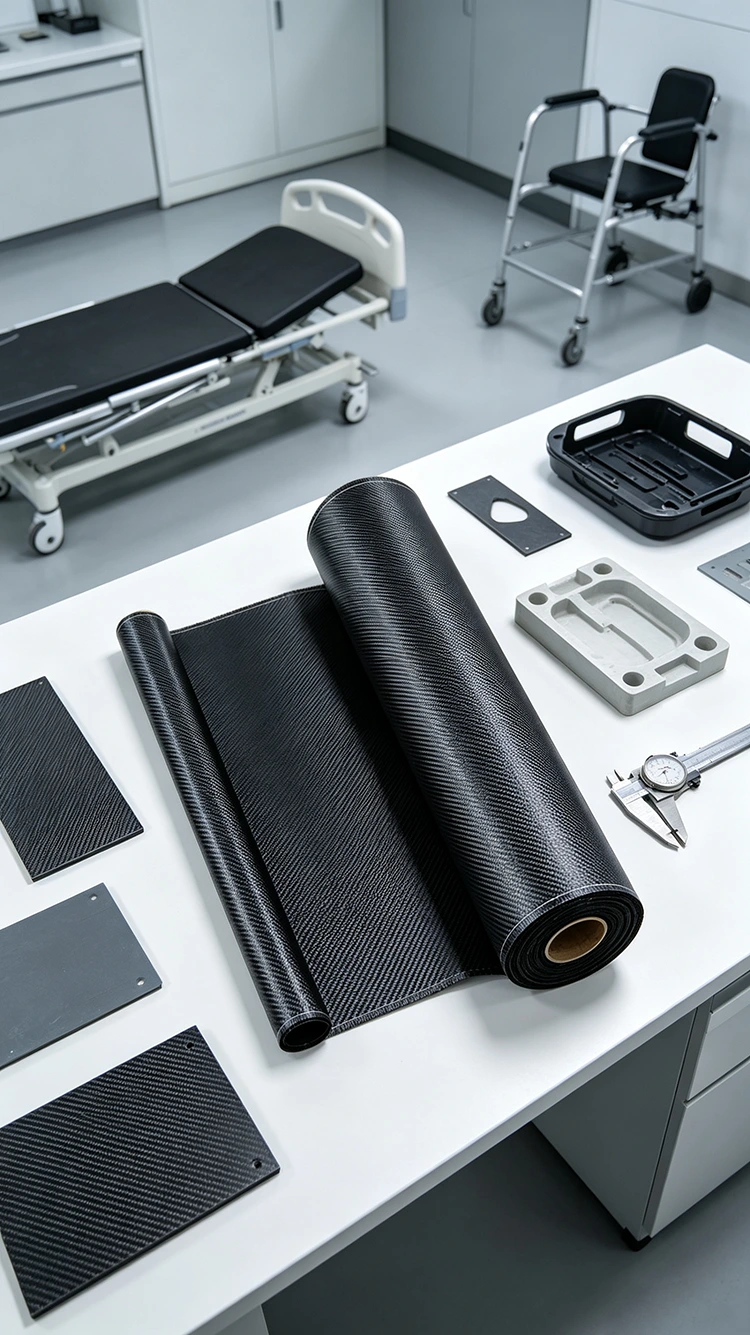

Twill-Gewebe aus Kohlefaser

Twill Weave Carbon Fiber Fabric ist eine gewebte Verstärkung, bei der sich Kett- und Schussgarne zu einem diagonalen Oberflächenmuster verflechten. Im Vergleich zur Leinwandbindung ermöglicht die Verflechtungsstruktur mehr Bewegung zwischen den Garnen, was dazu beitragen kann, dass der Stoff beim Auflegen moderaten Kurven folgt. Das gleiche diagonale Muster wird üblicherweise auch bei Formteilen beibehalten, bei denen die Kohlefaseroberfläche sichtbar bleibt.

Die Webart ist nur ein Teil der Materialspezifikation. Kohlenstofffaserqualität, Flächengewicht, Harzsystem und Laminatkonstruktion bestimmen, wie das Gewebe zum fertigen Verbundwerkstoff beiträgt, während die Formgeometrie und der Formungsprozess Einfluss darauf haben, wie es während der Produktion gehandhabt werden kann.

Was die Twill-Struktur verändert

Bei einer Twill-Konstruktion bewegen sich die Verflechtungspunkte schrittweise über den Stoff, anstatt das wiederholte Ein-Über-Ein-Unter-Muster der Leinwandbindung zu bilden. Dies gibt den Garnen mehr Freiheit, sich relativ zueinander zu verschieben, wenn der Stoff über eine gekrümmte Oberfläche gelegt wird.

Bei Teilen mit wechselnden Konturen macht sich der Unterschied deutlicher bemerkbar. Ein Stoff, der eine gewisse Bewegung in der Ebene aufnehmen kann, lässt sich möglicherweise leichter um eine moderate Kurve herum positionieren als eine enger verflochtene Konstruktion. Dies bedeutet jedoch nicht, dass jeder Twill-Stoff gleich fällt. Garngröße, Stoffgewicht, Webdichte und Oberflächengeometrie beeinflussen alle das Ergebnis.

Bei engen Radien oder tiefen dreidimensionalen Formen ist ein Umformversuch sinnvoll, da lokale Falten oder Garnverzüge nur anhand der tatsächlichen Geometrie genau beurteilt werden können.

Diagonales Gewebe für sichtbare Oberflächen

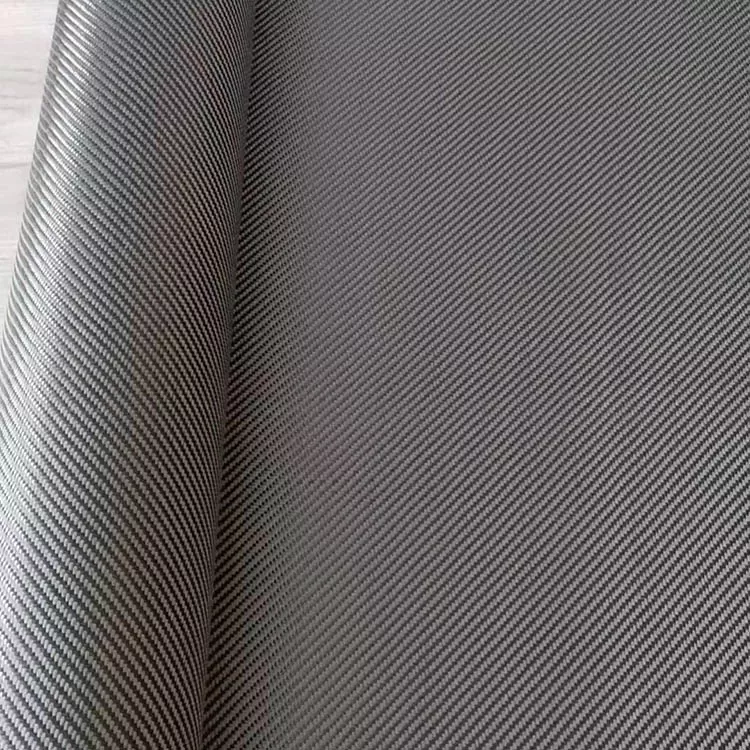

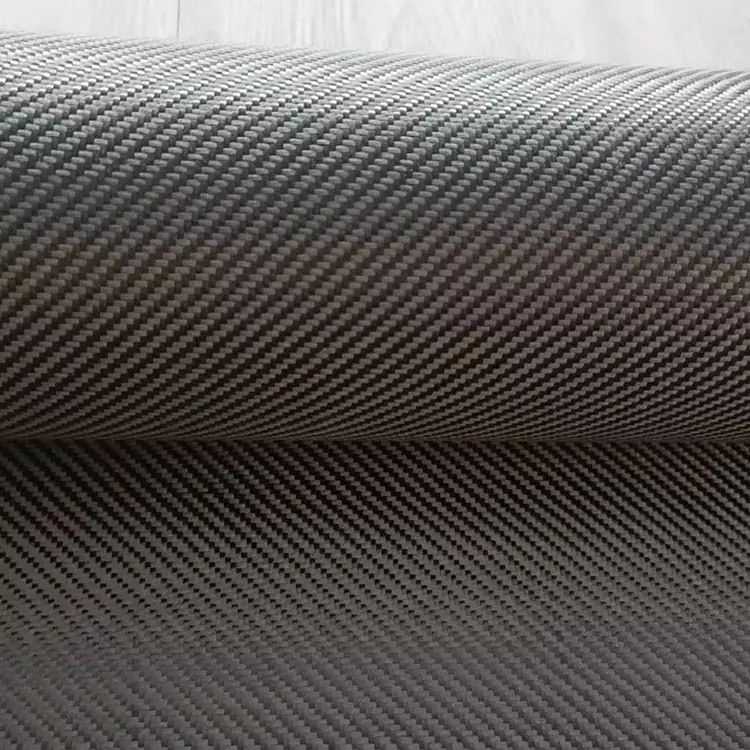

Das diagonale Muster ist eines der erkennbarsten Merkmale von Twill-Carbonfasergewebe. Wenn das ausgehärtete Laminat mit einer klaren Beschichtung versehen wird, kann das Gewebe auf der gesamten Oberfläche des Bauteils sichtbar bleiben.

Die Musterrichtung muss beim Schneiden und Auflegen kontrolliert werden. Wenn zwei Stoffabschnitte mit unterschiedlicher Ausrichtung aufeinander treffen, werden die diagonalen Linien nicht gleichmäßig über die Verbindung hinweg fortgesetzt. Bei sichtbaren Platten müssen daher vor dem Formen das Schnittlayout und die Lagenplatzierung berücksichtigt werden.

Das endgültige Erscheinungsbild wird auch von der Harzverteilung, der Verfestigung und der Oberflächenveredelung beeinflusst. Das im trockenen Stoff sichtbare Muster kann sich in seiner Auflösung ändern, nachdem das Laminat geformt und beschichtet wurde.

Verwendung von Twill bei gebogenen Bauteilen

Twill-Stoff wird häufig für Komponenten verwendet, die nicht vollständig flach sind, darunter Verkleidungsteile, Gehäuse, Fahrradteile, Motorradkomponenten und Sportgeräte.

Der Stoff kann als größeres Stück geschnitten werden, wenn die Oberfläche relativ offen ist, oder in kleinere Abschnitte unterteilt werden, in denen sich die Geometrie stärker ändert. Größere Teile reduzieren die Anzahl der Verbindungen, erfordern jedoch möglicherweise eine stärkere Anpassung beim Auflegen. Kleinere Teile können den örtlichen Konturen leichter folgen, die Verbindungen müssen jedoch sorgfältig positioniert werden.

Für eine sichtbare Carbonoberfläche sollte das Schnittmuster auch die Richtung der diagonalen Webart berücksichtigen. Die Beibehaltung der gleichen Ausrichtung zwischen benachbarten Teilen kann wichtig sein, wenn ein kontinuierliches visuelles Muster erforderlich ist.

Spezifikation

Materialspezifikation für die Produktion

Das erforderliche Stoffgewicht wird normalerweise zusammen mit der angestrebten Laminatdicke und dem Formverfahren berücksichtigt. Ein geringeres Flächengewicht ermöglicht die Verwendung von mehr Einzellagen, während ein schwererer Stoff die Anzahl der für eine bestimmte Laminatdicke erforderlichen Schichten reduzieren kann.

Die Carbonfaserqualität sollte auch getrennt vom Gewebe angegeben werden. Die gleiche Twill-Konstruktion kann mit unterschiedlichen Faserqualitäten hergestellt werden und die resultierenden Verbundeigenschaften sind nicht identisch.

Die Harzkompatibilität ist ein weiterer Produktionsaspekt. Nasslaminierung, Vakuuminfusion, Formpressen und Prepreg-Verarbeitung stellen unterschiedliche Anforderungen an den Harzfluss, die Konsolidierung und die Handhabung. Der Stoff sollte daher auf den tatsächlichen Prozess abgestimmt sein und nicht nur durch sein Aussehen vorgegeben werden.

Informationen für eine Materialanfrage

Eine Produktionsanfrage lässt sich leichter beurteilen, wenn die grundlegenden Materialanforderungen klar angegeben sind. Zu den relevanten Informationen gehören:

· Twill-Webkonstruktion

· Kohlefaserqualität

· Stoffgewicht/GSM

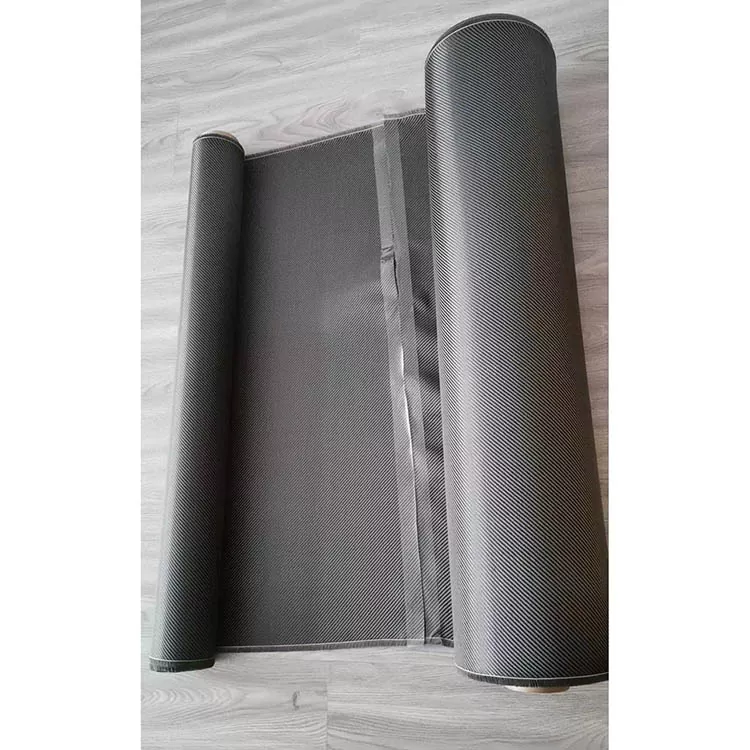

· Erforderliche Breite und Rollenlänge

· Zieldicke oder Laminatdicke

· Harzsystem

· Formprozess

· Komponentengeometrie

· Anforderungen an die sichtbare Oberfläche

Wenn das Material einen vorhandenen Stoff ersetzt, kann auch ein verfügbares Spezifikationsblatt oder Muster als Referenz verwendet werden. Dies ist besonders nützlich, wenn das neue Material zu einem etablierten Schneid-, Auflege- oder Formprozess passen muss.

Anwendungen

Twill Weave Carbon Fiber Fabric wird in geformten Verbundteilen verwendet, bei denen das Gewebe geformte Oberflächen aufnehmen oder ein definiertes gewebtes Aussehen bieten muss.

Zu den Automobilanwendungen gehören Innenverkleidungen, Verkleidungen, Abdeckungen und andere Kohlefaserkomponenten. Fahrrad- und Motorradteile können an gekrümmten Abschnitten, an denen der Stoff der Formoberfläche folgen muss, eine gewebte Verstärkung verwenden.

Auch Sportgeräte wie Schläger, Schläger und andere geformte Strukturen können das Material als Teil des Laminats integrieren. Bei industriellen Geräten und Gehäusen können gewebte Kohlefasern verwendet werden, wenn mit dem ausgewählten Laminat die erforderlichen mechanischen und dimensionalen Eigenschaften erreicht werden können.

Bei Elektronikgehäusen oder Komponenten, die sich in der Nähe elektrischer Baugruppen befinden, sollte die elektrische Leitfähigkeit von Kohlefaser bei der Bestimmung der Isolations- und Erdungsanforderungen berücksichtigt werden.

FAQ

Was ist Twill-Kohlefasergewebe?

Es handelt sich um eine gewebte Kohlefaserverstärkung mit einer Twill-Verflechtungsstruktur. Die Garnanordnung erzeugt ein diagonales Oberflächenmuster, während die tatsächliche Materialspezifikation von der Carbonfasersorte, dem Stoffgewicht und der Konstruktion abhängt.

Wie unterscheidet sich Twill von Leinwandbindung?

Twill- und Leinwandbindungen verwenden unterschiedliche Garnverflechtungssequenzen. Twill hat ein diagonales Muster und ermöglicht im Allgemeinen mehr Garnbewegung, während Leinwandbindung eine dichter wiederholte Über-Unter-Struktur aufweist. Ihre Eignung hängt von der Bauteilgeometrie und dem Herstellungsverfahren ab.

Was bedeutet 2×2-Twill?

2×2 beschreibt eine spezielle Köperkonstruktion, bei der die Garne in einer sich wiederholenden Reihenfolge über zwei und unter zwei verlaufen. Wenn ein Projekt diese Konstruktion erfordert, sollte die Webart in der Materialspezifikation bestätigt werden.

Kann Twill-Stoff für gebogene Formen verwendet werden?

Ja. Es kann moderate Kurven und wechselnde Konturen aufnehmen, der tatsächliche Fall hängt jedoch vom Stoffgewicht, der Garnkonstruktion und der Formgeometrie ab. Ein Umformversuch ist für komplexe Teile oder Teile mit engen Radien nützlich.

Kann es für sichtbare Kohlefaserteile verwendet werden?

Ja. Das Diagonalgewebe kann nach dem Formen und der Oberflächenveredelung sichtbar bleiben. Wenn ein einheitliches Muster erforderlich ist, ist eine konsistente Stoffausrichtung beim Schneiden und Auflegen wichtig.

Können Stoffgewicht und -abmessungen individuell angepasst werden?

Ja. Stoffgewicht, -breite, -länge und zugehörige Spezifikationen können je nach Bauteil und Herstellungsprozess definiert werden.

Welche Informationen werden für ein Angebot benötigt?

Zu den nützlichen Informationen gehören Webkonstruktion, Kohlenstofffaserqualität, GSM, Breite, Rollenlänge, Menge, Anwendung und Formverfahren. Für sichtbare Teile sollten auch die erforderliche Oberflächenbeschaffenheit und Musterrichtung angegeben werden.

Kann ein Muster vor der Produktion ausgewertet werden?

Eine Musterbeurteilung kommt in Betracht, wenn der Stoff auf Fall, Harzverträglichkeit, Oberflächenbeschaffenheit oder Verarbeitungsverhalten mit einer bestimmten Produktionsmethode überprüft werden soll.

Bedeutet die Köperbindung eine höhere Festigkeit?

Nein. Die Webkonstruktion allein bestimmt nicht die Festigkeit oder Steifigkeit des fertigen Verbundwerkstoffs. Diese Eigenschaften hängen von der Carbonfasersorte, dem Stoffgewicht, dem Harzsystem, der Faserorientierung, dem Faservolumen, der Laminatdicke und den Verarbeitungsbedingungen ab.
