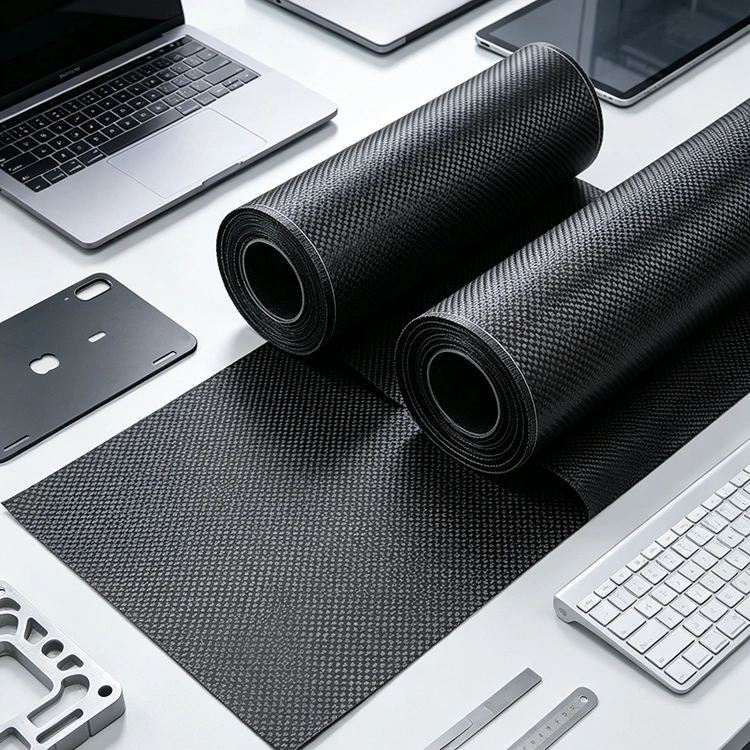

Kohlefasergewebe mit Leinwandbindung

Kohlenstofffasergewebe mit Leinwandbindung verwendet eine einfache Über-Unter-Verflechtung von Kett- und Schussgarnen, um eine regelmäßige gewebte Struktur zu bilden. Die wiederholten Kreuzungspunkte verleihen dem Stoff eine stabile Oberfläche, die beim Verbundaufbau relativ leicht zu identifizieren, zu schneiden und zu positionieren ist. Auch die Kett- und Schussrichtungen sind optisch klar, was den Produktionsteams hilft, bei der Vorbereitung mehrerer Lagen die beabsichtigte Ausrichtung beizubehalten.

Bei der Herstellung von Verbundwerkstoffen ist diese regelmäßige Struktur nützlich, wenn das Material von einem Teil zum anderen konsistent gehandhabt werden muss. Stoffgewicht, Carbonfaserqualität, Garnanzahl, Breite und Harzverträglichkeit müssen weiterhin separat angegeben werden, da das Webmuster allein nicht die mechanischen Eigenschaften des fertigen Laminats definiert.

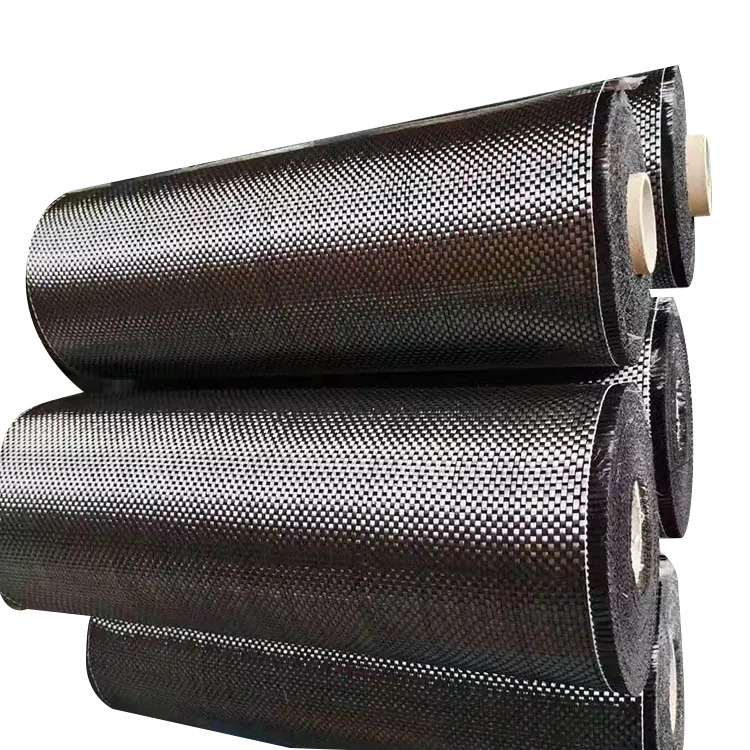

Wie sich Leinwandbindung auf die Stoffhandhabung auswirkt

Bei einer Leinwandbindung verläuft jeder Kettfaden über und unter aufeinanderfolgenden Schussfäden. Dadurch entsteht eine relativ stabile Stoffstruktur mit regelmäßiger gitterartiger Optik.

Beim Schneiden und Auflegen erleichtern die klaren Kett- und Schussrichtungen die Kontrolle, ob eine Lage entsprechend der Laminatzeichnung platziert wurde. Dies ist besonders nützlich, wenn mehrere Schichten von derselben Rolle geschnitten werden und jede Schicht eine einheitliche Ausrichtung beibehalten muss.

Die gleiche Konstruktion weist auch Einschränkungen auf. Da sich die Garne häufig verflechten, verhält sich der Stoff nicht wie eine lockere oder stark drapierbare Verstärkung. Bei engen Radien, tiefen Konturen oder komplexen dreidimensionalen Formen sollte vor der Produktion das tatsächliche Material anhand der Bauteilgeometrie bewertet werden.

Aus diesem Grund sollten bei der Stoffauswahl sowohl die Verstärkungsanforderungen als auch die Art und Weise berücksichtigt werden, wie das Material während der Herstellung geschnitten, positioniert und geformt wird.

Webstruktur und Laminatdesign

Ein gewebtes Kohlefasergewebe sorgt für Verstärkung sowohl in Kett- als auch in Schussrichtung. Dies unterscheidet sich von der unidirektionalen Verstärkung, bei der die meisten Endlosfasern entlang einer Hauptrichtung konzentriert sind.

Bei einem laminierten Verbundwerkstoff kann das Gewebe daher für eine ausgewogene Verstärkungsanordnung innerhalb einer einzelnen Lage sorgen. Die endgültige Faserausrichtung der Komponente wird jedoch immer noch durch den gesamten Laminatplan bestimmt, einschließlich Lagenrichtung, Anzahl der Schichten, Stoffgewicht und Teilegeometrie.

Die Webart sollte nicht als direkter Hinweis auf die Stärke gewertet werden. Zwei Stoffe mit derselben Webart können unterschiedliche Verbundeigenschaften erzeugen, wenn ihre Kohlenstofffaserqualitäten, Flächengewichte, Harzsysteme oder Faservolumenanteile unterschiedlich sind.

Auswahl des Stoffes für unterschiedliche Geometrien

Die Eignung einer gewebten Verstärkung hängt unter anderem von der Form des fertigen Bauteils ab. Flache Paneele und Komponenten mit sanften Kurven lassen sich im Allgemeinen leichter bespannen, da der Stoff keine großen Änderungen der Oberflächenrichtung aufnehmen muss.

Komplexere Formen erfordern eine genauere Beachtung des Faltenwurfs. Wenn der Stoff um einen engen Radius gezwungen wird, können sich Kette und Schuss relativ zueinander verschieben, was zu lokalen Verzerrungen oder Falten führt. Diese Effekte können sowohl das Oberflächenbild als auch die Konsistenz des Laminats beeinflussen.

Bei einer neuen Komponente kann ein kleiner Umformversuch dabei helfen, festzustellen, ob das ausgewählte Stoffgewicht und die ausgewählte Konstruktion der Form ohne übermäßige Verformung folgen können. Schnittmuster, Lagenausrichtung und Lagenfolge sollten gemeinsam betrachtet werden, anstatt den Stoff getrennt vom Herstellungsprozess zu bewerten.

Flache und sanft gebogene Teile

Regelmäßige gewebte Konstruktionen lassen sich oft leichter auf flachen Paneelen, Abdeckungen, Platten und Bauteilen mit mäßiger Krümmung positionieren. Dank des sichtbaren Gittermusters ist es außerdem relativ einfach, die Ausrichtung benachbarter Lagen während des Auflegens zu überprüfen.

Komplexe geformte Formen

Bei tieferen Konturen oder engeren Radien kommt dem Drapier- und Scherverhalten eine größere Bedeutung zu. Der Stoff sollte an der tatsächlichen oder repräsentativen Form getestet werden, insbesondere wenn die fertige Oberfläche sichtbar bleibt.

Was Yuruis liefern kann

Die Stoffspezifikation kann entsprechend den Anforderungen des Verbundwerkstoffherstellungsprozesses definiert werden. Zu den typischen zu bestätigenden Punkten gehören:

· Leinwandgewebte Konstruktion

· Kohlefaserqualität

· Flächengewicht / GSM

· Stoffbreite

· Rollenlänge

· Dicke

· Oberflächenanforderungen

· Harzkompatibilität

· Vorgesehener Formprozess

Wenn das Material ersetzt oder an eine bestehende Produktionsspezifikation angepasst wird, kann die Bereitstellung des aktuellen Stoffdatenblatts, eines Musters oder eines bekannten GSM dabei helfen, die erforderliche Konstruktion genauer zu definieren.

Typische Leinwandbindungsspezifikation

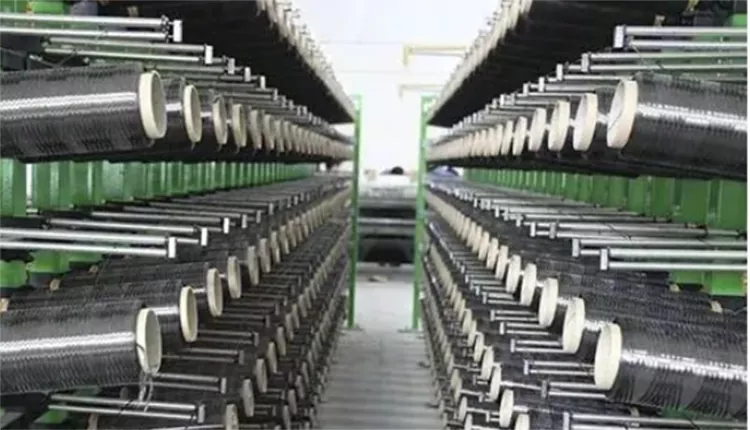

Vom Schneiden bis zum Laminieren

Bevor das Harz eingebracht wird, durchläuft das Gewebe normalerweise mehrere Vorbereitungsschritte. Die erforderlichen Maße werden markiert und zugeschnitten, dann wird jede Lage entsprechend dem Laminatdesign positioniert.

Bei mehrschichtigen Komponenten muss das Produktionsteam möglicherweise die Ausrichtung aufeinanderfolgender Lagen ändern, um die erforderliche Verstärkungsanordnung zu erreichen. Da die Kett- und Schussrichtungen bei glatt gewebten Stoffen leicht zu unterscheiden sind, kann die Ausrichtung beim Auflegen überprüft werden, ohne sich nur auf Schnittmarken verlassen zu müssen.

Bei der Handhabung sollten unnötige Dehnungen vermieden werden. Übermäßige Spannung oder wiederholte Bewegung können die lokale Garnanordnung verändern, was nach dem Formen sichtbar werden kann. Der erforderliche Handhabungsaufwand hängt auch vom Stoffgewicht, der Webdichte und der Bauteilgeometrie ab.

Anwendungen in der Verbundwerkstofffertigung

Kohlefasergewebe mit Leinwandbindung kann in geformten Verbundwerkstoffkomponenten verwendet werden, bei denen eine regelmäßige gewebte Verstärkung mit dem Teiledesign und dem Herstellungsprozess kompatibel ist.

In Automobilanwendungen kann es für Innenverkleidungen, Verkleidungen, Abdeckungen und ausgewählte Struktur- oder Halbstruktur-Verbundteile verwendet werden. Die erforderliche Gewebekonstruktion hängt von der Bauteilgeometrie und der Laminatspezifikation ab.

Bei Fahrrädern und Sportgeräten können gewebte Kohlefaserverstärkungen in geformte Laminate integriert werden, bei denen die erforderliche Faserausrichtung und -dicke durch das Bauteildesign festgelegt wird.

In der Elektronik- und Industrieausrüstung kann Kohlefasergewebe in Gehäusen, Platten und anderen Verbundstrukturen verwendet werden. Da Kohlefaser elektrisch leitfähig ist, sollten elektrische Isolierung, Erdung und elektromagnetische Anforderungen berücksichtigt werden, wenn das Material in der Nähe elektronischer Baugruppen verwendet wird.

Die geeignete Stoffspezifikation sollte daher anhand des fertigen Bauteils und nicht allein anhand des Webmusters ermittelt werden.

Oberflächenbeschaffenheit und -verarbeitung

Wenn die gewebte Kohlefaser nach dem Formen sichtbar bleibt, hängt das endgültige Erscheinungsbild nicht nur vom trockenen Stoffmuster ab. Harzverteilung, Faserausrichtung, Konsolidierung, Formoberflächenzustand und Endbehandlung können das Aussehen des ausgehärteten Teils beeinflussen.

Bei sichtbaren Flächen sollte das Gewebe gleichmäßig platziert und vor unnötiger Verschiebung beim Auflegen geschützt werden. Benachbarte Teile müssen möglicherweise auch ausgerichtet werden, damit sich das Webmuster von einem Abschnitt des Bauteils zum anderen nicht merklich ändert.

Wenn die Komponente eine klare Beschichtung oder eine andere Oberflächenbehandlung erhält, sollte das Beschichtungssystem mit dem ausgehärteten Verbundwerkstoff und der vorgesehenen Betriebsumgebung kompatibel sein. Ein einheitliches Erscheinungsbild des trockenen Gewebes allein garantiert nicht das identische Erscheinungsbild nach dem Formen.

FAQ

Was ist ein Kohlefasergewebe mit Leinwandbindung?

Dabei handelt es sich um eine gewebte Kohlefaserverstärkung, bei der die Kett- und Schussfäden immer wieder über- und untereinander verlaufen. Dadurch entsteht eine regelmäßige Gewebestruktur mit klar erkennbaren Faserrichtungen.

Wie sieht eine Leinwandbindung aus Kohlefaser aus?

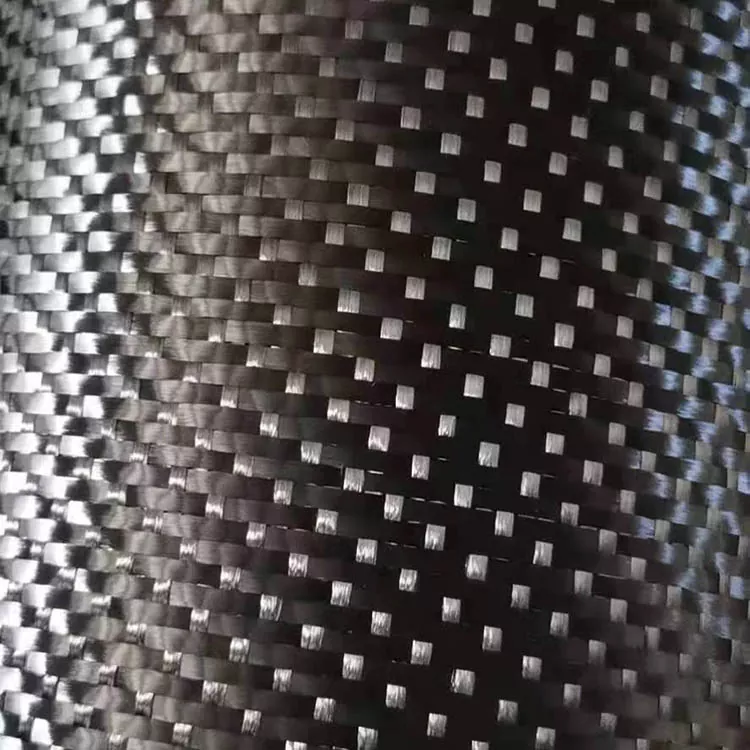

Kette und Schuss bilden ein wiederholtes Über-Unter-Muster, das ein regelmäßiges gitterartiges Aussehen erzeugt. Es unterscheidet sich optisch vom Twill-Stoff, der ein charakteristisches Diagonalmuster aufweist.

Ist Leinwandbindung für sichtbare Carbonfaserteile geeignet?

Ja. Das regelmäßige Gewebe kann Teil der sichtbaren Oberfläche eines Verbundbauteils sein. Das endgültige Erscheinungsbild hängt auch von der Harzverteilung, der Verfestigung, dem Formzustand und der Oberflächenbeschaffenheit ab.

Kann Leinwandbindung auf gebogenen Formen verwendet werden?

Ja, aber die Eignung hängt von der Krümmung, dem Radius und der dreidimensionalen Geometrie der Form ab. Bei komplexen Formen kann ein Formversuch dabei helfen, mögliche Faltenbildung, Garnverzerrung oder Schwierigkeiten beim Auflegen zu erkennen.

Bestimmt die Leinwandbindung die Festigkeit des Verbundstoffs?

Nein. Die Eigenschaften des fertigen Verbundwerkstoffs hängen von der Kohlenstofffasersorte, dem Stoffgewicht, dem Harzsystem, dem Faservolumenanteil, der Lagenausrichtung, der Laminatdicke und den Aushärtungs- oder Formbedingungen ab. Die Webart ist nur ein Teil der Materialspezifikation.

Können Stoffgewicht und -breite individuell angepasst werden?

Ja. Gewicht, Breite, Rollenlänge und andere Spezifikationen können je nach Produktionsanforderung definiert werden. Bei der Angebotsanfrage sollten auch die erforderliche Carbonfasersorte und das vorgesehene Formverfahren angegeben werden.

Welche Informationen sollten für ein Angebot angegeben werden?

Zu den nützlichen Informationen gehören das erforderliche GSM, die Kohlenstofffaserqualität, die Webkonstruktion, die Breite, die Rollenlänge, die Menge, die Anwendung und das Formverfahren. Eine vorhandene Stoffspezifikation oder ein Muster kann auch hilfreich sein, wenn das Material zu einem etablierten Produktionsprozess passen muss.

Kann eine Probe vor der Massenproduktion ausgewertet werden?

Wenn der Stoff auf Faltenwurf, Harzverträglichkeit, Oberflächenbeschaffenheit oder Verarbeitungsverhalten mit einem bestimmten Verbundherstellungsverfahren überprüft werden soll, kann eine Musterbegutachtung vereinbart werden.

Ist die Leinwandbindung stärker als die Köperbindung?

Allein aufgrund des Webmusters sollte keines der Gewebe als von Natur aus stärker angesehen werden. Die mechanischen Eigenschaften des fertigen Laminats werden von der Faserart, dem Stoffgewicht, dem Harzsystem, der Faserorientierung, dem Laminataufbau und den Verarbeitungsbedingungen beeinflusst.
