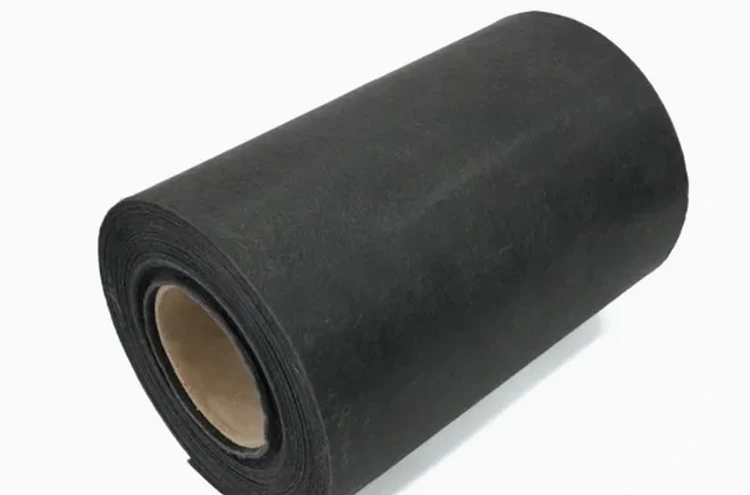

Elektrisch leitfähige Kohlefaser-Oberflächenmatte

Die elektrisch leitfähige Kohlenstofffaser-Oberflächenmatte wurde für Verbundkomponenten entwickelt, die eine Vliesschicht aus Kohlenstofffasern mit leitfähigen Eigenschaften erfordern. In FRP-Tanks, Behältern und Industrieanlagen kann es in ausgewählte Laminatschichten integriert werden, bei denen Oberflächenabdeckung und elektrische Kontinuität Teil des Komponentendesigns sind.

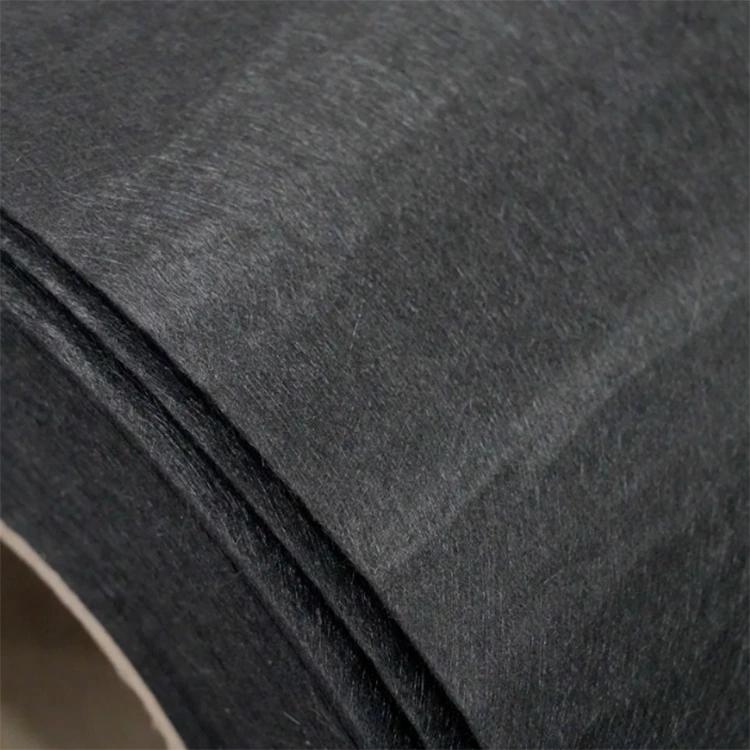

Die Matte besteht aus gehackten Kohlenstofffasern auf Polyacrylnitrilbasis und weist eine zufällige Faserstruktur anstelle der festen Garnrichtungen gewebter Stoffe auf. Diese Konstruktion ermöglicht es dem Blech, während der Verbundformung gekrümmten Oberflächen und unregelmäßigen Abschnitten zu folgen.

Bei FVK-Herstellern wird das Material vor allem im Randschichtbau eingesetzt. Es ersetzt nicht die primäre Strukturverstärkung, kann aber mit Glasfaser, Kohlefasergewebe und kompatiblen Harzsystemen als Teil eines vollständigen Laminats kombiniert werden.

Aufbau der Oberflächenschicht in FRP-Tanks

Ein FRP-Tank besteht normalerweise aus mehreren Verstärkungs- und Harzschichten, wobei jede Schicht einem anderen Zweck dient. Die Strukturverstärkung sorgt für die erforderliche mechanische Unterstützung, während die Oberflächenkonstruktion entsprechend dem Einsatzmedium, der Endbearbeitungsmethode, den elektrischen Anforderungen und dem Produktionsprozess ausgewählt wird.

Eine Hackfasermatte kann der gekrümmten Wand eines Tanks folgen, ohne eine bestimmte Faserrichtung beizubehalten. Dies ist in der Nähe von gekrümmten Abschnitten, Armaturen, Öffnungen und Übergängen nützlich, wo die Materialplatzierung bei gerichteter Verstärkung schwieriger sein kann.

Die Position der Matte sollte im Rahmen der Laminatgestaltung festgelegt werden. Bei drucktragenden oder mechanisch belasteten Tanks muss die Hauptstrukturverstärkung weiterhin separat entsprechend der erforderlichen Festigkeit und Betriebsbedingungen ausgewählt werden.

Elektrische Leitfähigkeit in Verbundstrukturen

Kohlefasern sorgen für einen elektrisch leitenden Pfad innerhalb eines Verbundwerkstoffs und machen Kohlefaserschichten für Anwendungen relevant, bei denen es um statische Ladungskontrolle, elektrische Kontinuität oder definierte Oberflächenleitfähigkeit geht.

Die elektrische Leistung des fertigen FVK-Bauteils wird nicht allein durch die trockene Faser bestimmt. Faserverteilung, Harzgehalt, Kontakt zwischen leitenden Bereichen, Laminatdicke, Verbindungen, Erdung und Bauteilgeometrie können den am fertigen Teil gemessenen Widerstand beeinflussen.

Wenn ein bestimmter Widerstands- oder Erdungswert erforderlich ist, sollten Tests an der tatsächlichen Laminatkonstruktion durchgeführt werden. Bei der Laminatkonstruktion müssen auch die Lage und Kontinuität der Kohlefaserschicht berücksichtigt werden.

Die Vliesstruktur sorgt für eine relativ gleichmäßige Faserabdeckung über die gesamte Folie. Dies kann auch nützlich sein, wenn die geformte Oberfläche nach dem Aushärten eine Beschichtung, ein Finish oder eine andere Behandlung erhält.

Auswahl für Chemie- und Prozessausrüstung

FRP-Tanks und -Behälter können Wasser, Säuren, Laugen, Lösungsmitteln oder industriellen Prozessflüssigkeiten ausgesetzt sein. Die Einsatzbedingungen bestimmen die Harz- und Laminatkonstruktion, die für die fertige Ausrüstung erforderlich ist.

Elektrisch leitende Kohlefaser-Oberflächenmatten können in ein Laminat eingearbeitet werden, wenn neben der gewählten Oberflächenkonstruktion eine leitende Kohlefaserschicht erforderlich ist. Die Kohlefaser selbst sollte nicht als chemische Barriere des Tanks betrachtet werden. Die Beständigkeit gegenüber dem gelagerten Medium hängt hauptsächlich vom Harz, der Korrosionsbarriere, der Laminatreihenfolge, der Betriebstemperatur und den Expositionsbedingungen ab.

Die Materialauswahl sollte daher bei der tatsächlichen Einsatzumgebung beginnen. Harzkompatibilität, Ausnässeverhalten, Aushärtungsbedingungen, Faserbeladung und die Position der Matte im Laminat sind wichtig, wenn es darum geht, festzustellen, ob das Material zur beabsichtigten Konstruktion passt.

Verarbeitung und Flächenabdeckung

Die Schnittfaserkonstruktion hat keine feste Kett- oder Schussrichtung, sodass die Folie über gekrümmte und unregelmäßige Abschnitte von Verbundgeräten gelegt werden kann. Beim Auflegen folgt das Material der Formoberfläche, während Harz die Räume zwischen den Fasern füllt.

Die Benetzung des Harzes ist ein wichtiger Verarbeitungsfaktor. Die Harzviskosität, die Auftragungsmethode, die Verfestigung, die Faserbeladung und die Aushärtungsbedingungen beeinflussen, wie die Matte in das Laminat integriert wird. Daher sollte die Prozesseignung anhand der vom Hersteller verwendeten Harzformulierung und Ausrüstung überprüft werden.

Das Material kann für Handlaminierung und andere harzbasierte Verbundprozesse in Betracht gezogen werden, bei denen eine Vliesschicht aus Kohlefaser erforderlich ist. Bei großen Tanks und kundenspezifischen Behältern kann die Blechbreite auch das Schneiden, die Platzierung, die Überlappung und die Materialausnutzung beeinflussen.

Yuruis liefert Breiten von 1 m und 1,25 m, während Dicke und Abmessungen je nach Bauteil und Produktionsprozess individuell angepasst werden können.

Anwendung

Chemische Lagertanks

Wird als Oberflächenschichtmaterial in Verbundtanks zur Lagerung chemischer Flüssigkeiten, Säuren, Laugen und Industrielösungen verwendet.

Wasseraufbereitungsausrüstung

Geeignet für FRP-Tanks und Verbundstrukturen, die in Filter- und Wasseraufbereitungssystemen verwendet werden.

Industrielle Verbundbehälter

Wird in Verbundwerkstoffgeräten eingesetzt, die eine verbesserte Oberflächenqualität und Korrosionsbeständigkeit erfordern.

Produktspezifikationen

Lieferung und Anpassung

Yuruis liefert Kohlefasern und andere Verbundwerkstoffe aus Taizhou, Jiangsu. Die Produktpalette umfasst Kohlefaserprodukte, Glasfasermaterialien und FRP-bezogene Materialien für industrielle Verbundanwendungen.

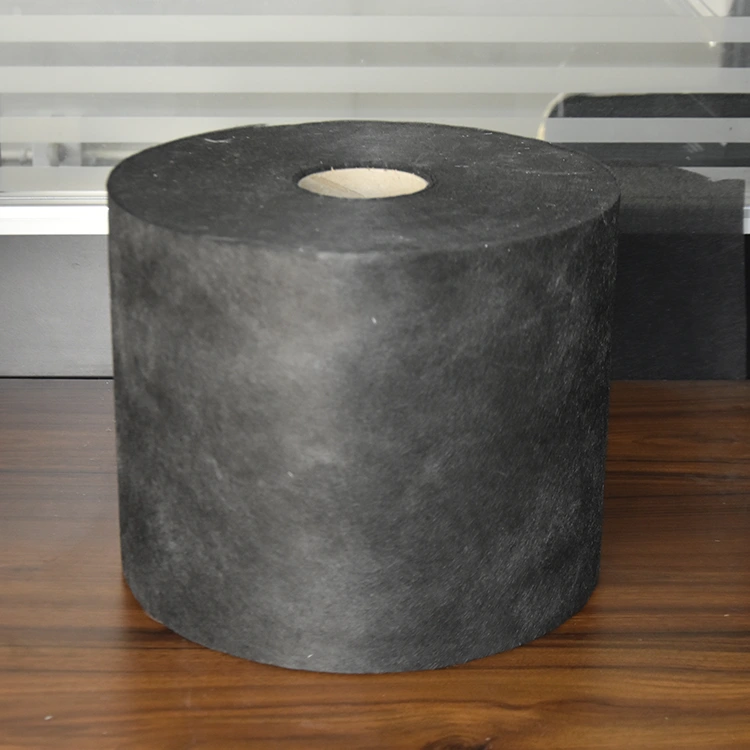

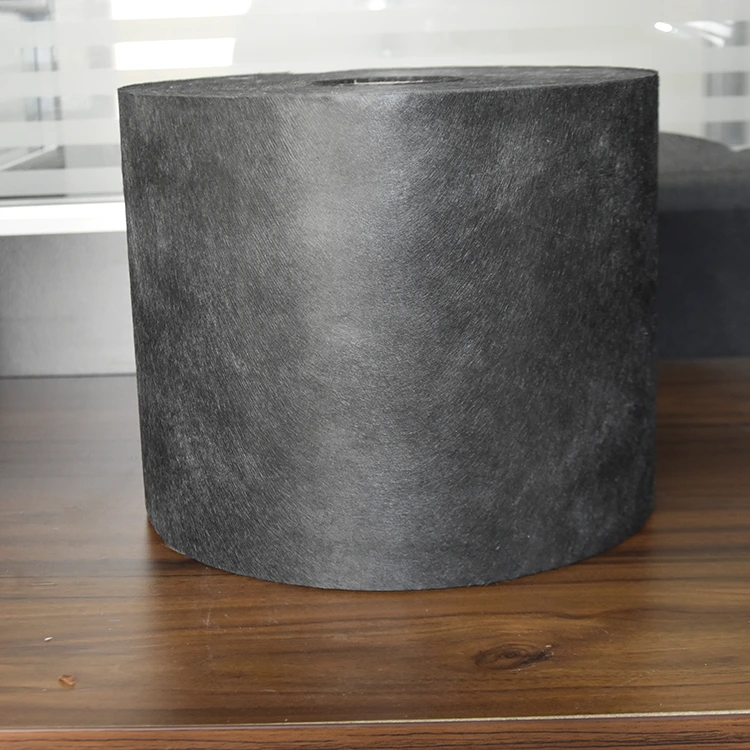

Die elektrisch leitfähige Kohlenstofffaser-Oberflächenmatte ist in den Breiten 1 m und 1,25 m erhältlich. Dicke und Abmessungen können je nach Bauteildesign und Verarbeitungsbedingungen angepasst werden. Für den Versand wird eine Papierkartonverpackung verwendet.

Zur Spezifikationsbestätigung können Hersteller die Anwendung, das Harzsystem, das Formverfahren, die erforderliche Breite und Dicke, die Bestellmenge und die elektrischen Anforderungen angeben. Anhand dieser Informationen lässt sich feststellen, ob das Material zum vorgesehenen Laminat und Produktionsprozess passt.

FAQ

Wofür wird eine Kohlefaser-Oberflächenmatte in FRP-Lagertanks verwendet?

Es wird als nicht gewebte Kohlefaserschicht innerhalb des Laminats verwendet, insbesondere dort, wo Oberflächenabdeckung und elektrische Eigenschaften erforderlich sind. Es ist kein Ersatz für die Hauptstrukturverstärkung des Tanks.

Bietet die Matte Korrosionsbeständigkeit?

Die Kohlefaserschicht ist nicht die primäre chemische Barriere. Die Korrosionsbeständigkeit eines FRP-Tanks hängt vom Harz, der Korrosionsbarriere, der Laminatstruktur, dem Betriebsmedium, der Temperatur und den Expositionsbedingungen ab.

Wie unterscheidet sich eine Oberflächenmatte von einem gewebten Kohlefasergewebe?

Oberflächenmatten bestehen aus zufällig verteilten, gehackten Fasern, während gewebte Stoffe Fasern enthalten, die in definierten Richtungen angeordnet sind. Ersteres wird im Allgemeinen zur Oberflächenabdeckung und Anpassungsfähigkeit verwendet, während gewebte Stoffe häufiger verwendet werden, wenn eine Richtungsverstärkung erforderlich ist.

Kann es in leitfähigen FRP-Geräten verwendet werden?

Ja. Es kann in einen Verbundwerkstoff eingearbeitet werden, wenn eine leitfähige Schicht aus Kohlefaser erforderlich ist. Die elektrische Leistung des fertigen Teils hängt von der Laminatstruktur, der Faserverteilung, dem Harzgehalt, den Verbindungen, der Erdung und der Komponentengeometrie ab.

Können die Spezifikationen angepasst werden?

Yuruis bietet maßgeschneiderte Stärken und Abmessungen mit den Breiten 1 m und 1,25 m. Je nach Produktionsprozess können auch Anforderungen an Oberflächenbeschaffenheit und Verpackung besprochen werden.

Welche Informationen werden für ein Angebot benötigt?

Zu den nützlichen Details gehören die Anwendung, das Harzsystem, das Formverfahren, die erforderlichen Abmessungen, die Dicke oder das Materialgewicht, die Bestellmenge sowie alle definierten elektrischen oder Oberflächenanforderungen.
