FRP-Gitter für Gehwege

Für Fußgängerwege in Industrie- und Außenbereichen müssen Gitterroste eine stabile Lauffläche bieten und gleichzeitig Regenwasser, Spülwasser und andere Flüssigkeiten durch die Platte abfließen lassen. Die Paneelspezifikation muss außerdem mit der Stützspanne, der erwarteten Belastung und den Umgebungsbedingungen übereinstimmen.

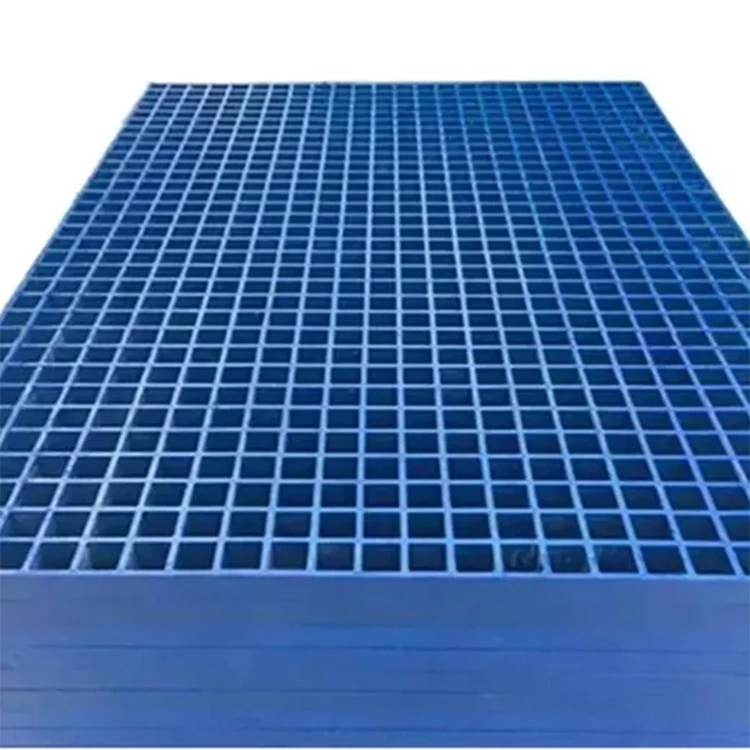

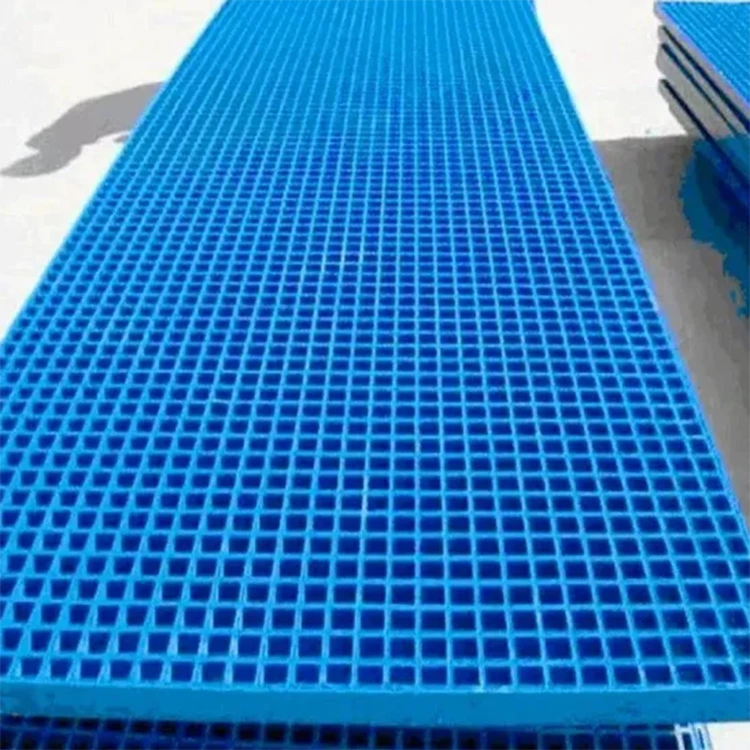

Dieses FRP-Gitter für Gehwege verfügt über eine geformte Öffnung von 38 × 38 mm und eine Plattenstärke von 25 mm. Die offene Gitterstruktur unterstützt die Entwässerung, während die geformte FRP-Konstruktion eine nichtmetallische Alternative zu herkömmlichen Stahlgittern in Bereichen bietet, in denen Korrosionsbeständigkeit und elektrische Isolierung erforderlich sind.

Produktspezifikation

Überlegungen zur Oberfläche und Entwässerung

Das 38 × 38 mm große offene Netz lässt Wasser durch die Platte strömen, anstatt sich auf einer durchgehenden festen Oberfläche zu sammeln. Dies ist nützlich für Gehwege, die Regen, Spülwasser oder Prozesswasser ausgesetzt sind. Die offene Struktur lässt auch Schmutz und Kleinteile durch, wobei die tatsächliche Entwässerungsleistung von der Tragkonstruktion und den Standortbedingungen abhängt.

Die angegebene rutschfeste Oberfläche der Klasse A ist für Bereiche gedacht, in denen Fußgänger möglicherweise Feuchtigkeit ausgesetzt sind. Für eine bestimmte Installation sollten die Anforderungen an die Oberflächenbehandlung und die Rutschfestigkeit anhand der Nutzungsbedingungen überprüft werden, anstatt sich nur auf die Gitterspezifikationen zu verlassen.

Die Dicke von 25 mm bietet die in der Produktspezifikation gezeigte Grundplattenkonfiguration. Die erforderliche Plattendicke für ein Projekt sollte zusammen mit der Stützweite und der Auslegungslast ermittelt werden.

Anwendungen im Industrie- und Außenbereich

FRP-Gitter für GehwegeKann dort eingesetzt werden, wo Fußgängerzugang rund um Geräte, Entwässerungssysteme oder Wartungsbereiche erforderlich ist und wo ein nichtmetallisches Gittermaterial bevorzugt wird.

Zu den typischen Anwendungen gehören Chemie- und Abwasseranlagen, Industrieanlagen, Außenanlagen, Elektroanlagen und Baubereiche. In diesen Umgebungen können die relevanten Auswahlfaktoren die Exposition gegenüber Chemikalien oder Abwasser, Feuchtigkeit, erforderliche Gehfreiheit, Unterstützungsbedingungen und Zugangshäufigkeit umfassen.

Für elektrische Bereiche gibt die Produktspezifikation eine elektrische Isolierung von 10 kV und einen Elektromagnetismuswert von 0 an. Diese Zahlen beschreiben die gelieferte Produktspezifikation; Projektingenieure sollten vor der Verwendung die gesamte Installation anhand der elektrischen Anforderungen und geltenden Normen überprüfen.

So wählen Sie das Paneel für einen Gehweg aus

Die Plattenabmessungen allein entscheiden nicht darüber, ob ein Gitterrost für einen bestimmten Gehweg geeignet ist. Normalerweise sollten vor der Bestellung vier Projektbedingungen bestätigt werden.

Stützspanne und Belastung

Bestätigen Sie zunächst, wie das Paneel gestützt wird und wie groß der Abstand zwischen den Stützen ist. Für Fußgängerwege, Wartungsplattformen und Bereiche mit gelegentlicher Gerätebelastung können unterschiedliche Belastungsanforderungen gelten. Daher sollten Plattendicke und -konfiguration entsprechend der tatsächlichen Spannweite und Belastung ausgewählt werden.

Betriebsumgebung

Identifizieren Sie als Nächstes das umgebende Medium. Regenwasser im Freien, Abwasser, Prozesschemikalien und salzhaltige Umgebungen können unterschiedliche Anforderungen an das Harzsystem stellen. Der angegebene Diphenylether-FRP-Harztyp sollte anhand der chemischen und Temperaturbedingungen der Installation überprüft werden.

Panelabmessungen und Zugang

Standardpaneele können für die Installation zugeschnitten werden, während für Projektlayouts individuelle Größen und Formen besprochen werden können. Abnehmbare Paneele können auch dort nützlich sein, wo Zugang zu Entwässerungskanälen, Gräben oder Geräten unterhalb des Gehwegs erforderlich ist.

Oberflächenanforderungen

Wenn der Gehweg regelmäßig Wasser oder Reinigungsarbeiten ausgesetzt ist, sollte neben der Entwässerung auch die Rutschfestigkeit berücksichtigt werden. Die angegebene Rutschfestigkeit der Klasse A dient als Referenzpunkt für dieses Modell, während die endgültige Anforderung anhand der Standortbedingungen ermittelt werden sollte.

Andere Verwendungsmöglichkeiten des gleichen geformten Gitters

Die gleiche Formplattenkonstruktion kann nicht nur für Fußgängerwege verwendet werden. Je nach Auflageranordnung und Belastungssituation kann der Gitterrost auch für Servicewege, Wartungsplattformen, Grabenabdeckungen, Brückenplatten, Treppenstufen, Entwässerungsflächen und Industrieböden verarbeitet werden.

Diese Anwendungen sollten nicht als austauschbare Spezifikationen behandelt werden. Eine Platte, die beispielsweise über einem Entwässerungsgraben verwendet wird, kann andere Spannweiten- und Belastungsanforderungen haben als ein Fußgängerweg. Projektzeichnungen, Abmessungen und Ladeinformationen sind daher hilfreich bei der Bestätigung der geeigneten Konfiguration.

Abwicklung und Versand

Yuruis bietet Form-, Schneid- und Schweißdienstleistungen für Gitterrostaufträge an, die vor der Installation einer weiteren Bearbeitung bedürfen. Kundenspezifische Plattenabmessungen und -formen können entsprechend den Projektanforderungen vorbereitet werden.

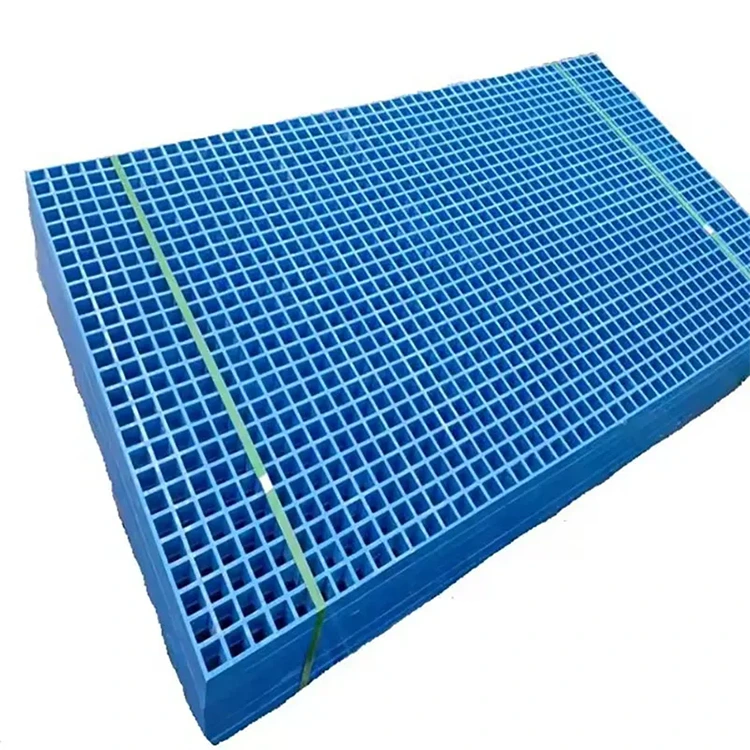

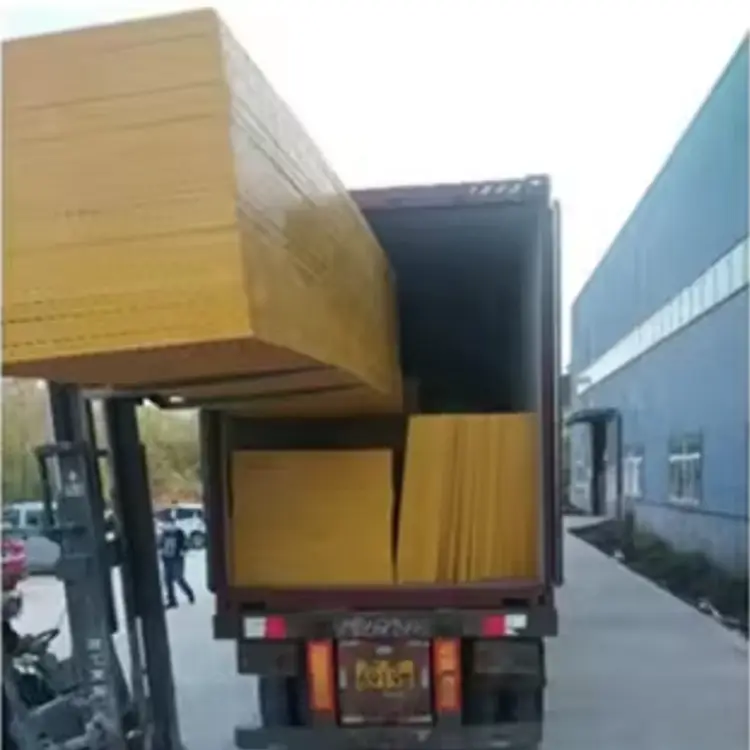

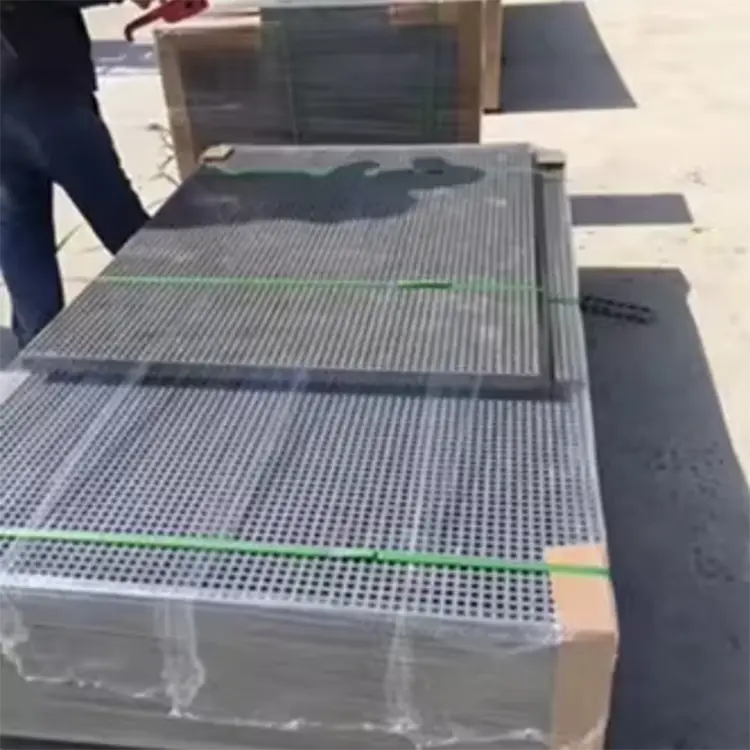

Das fertige Gitter wird für den Transport auf Tabletts verpackt. Bei kundenspezifischen Bestellungen können die Plattenabmessungen, Verarbeitungsanforderungen und Verpackungsanordnungen vor der Produktion bestätigt werden, sodass die gelieferten Platten dem Installationsplan entsprechen.

FAQ

Welche Maschenweite verwendet dieses Modell?

Dieses Modell verwendet ein 38 × 38 mm großes geformtes Netz. Die für dieses Modell angegebene Plattenstärke beträgt 25 mm.

Ist dieser Rost für nasse Gehwege im Freien geeignet?

Es ist mit einer offenen Gitterstruktur für die Entwässerung ausgestattet und verfügt über eine angegebene Rutschfestigkeit der Klasse A. Für eine bestimmte Installation im Freien sollten vor der Auswahl die Stützweite, die Belastung, die Entwässerungsanordnung und die Umgebungseinflüsse überprüft werden.

Welche Standardplattengrößen sind verfügbar?

Zu den gängigen Spezifikationen gehören 1220 × 3660 mm, 1220 × 4010 mm, 1524 × 4000 mm und 1524 × 4010 mm.

Können die Paneele auf die gewünschte Gehweggröße zugeschnitten werden?

Ja. Der Zuschnitt ist möglich und individuelle Plattenabmessungen und -formen können je nach Installationslayout besprochen werden.

Welche Farben sind verfügbar?

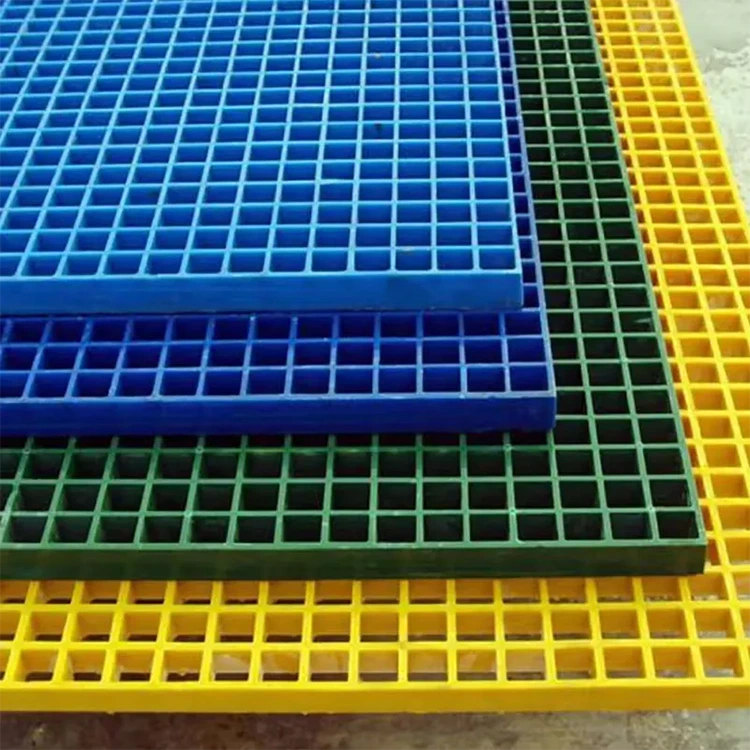

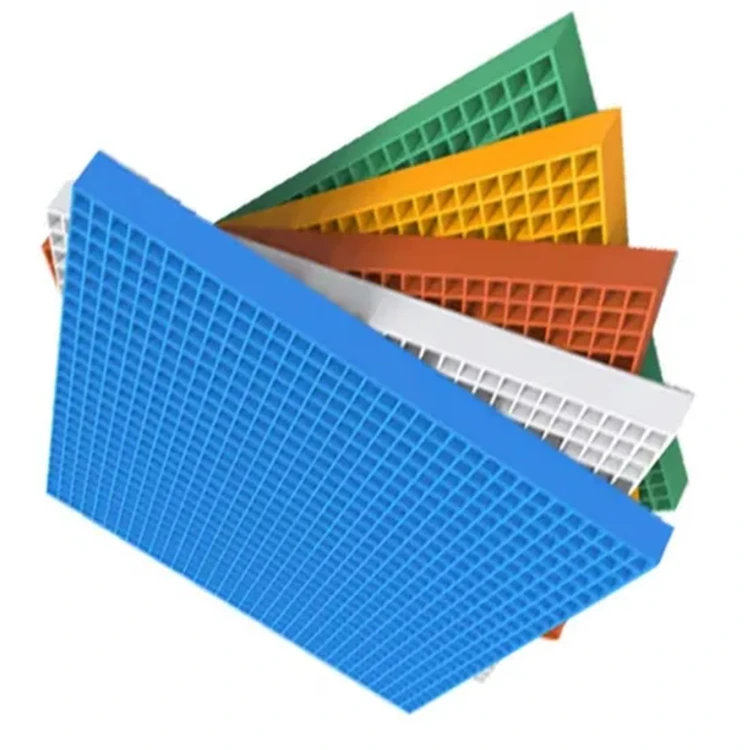

Zu den aufgeführten Farben gehören Gelb, Rot, Grün, Blau und Weiß. Bei Projektaufträgen können auch individuelle Farbwünsche besprochen werden.

Bietet das Gitter eine elektrische Isolierung?

In der mitgelieferten Spezifikation ist eine elektrische Isolierung von 10 kV aufgeführt. Die gesamte Installation sollte entsprechend den elektrischen Anforderungen, Betriebsbedingungen und geltenden Projektstandards bewertet werden.

Kann dieses Gitter auch für andere Zwecke als Gehwege verwendet werden?

Ja. Je nach Tragkonstruktion und Belastungsfall können die Formroste auch für Servicewege, Wartungspodeste, Grabenabdeckungen, Treppenstufen, Entwässerungsflächen und Industrieböden verarbeitet werden.
