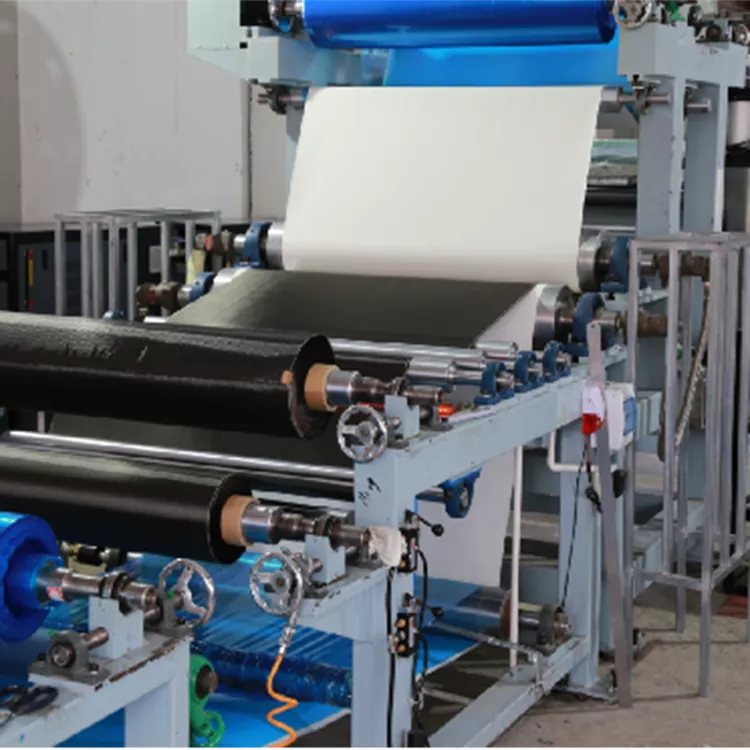

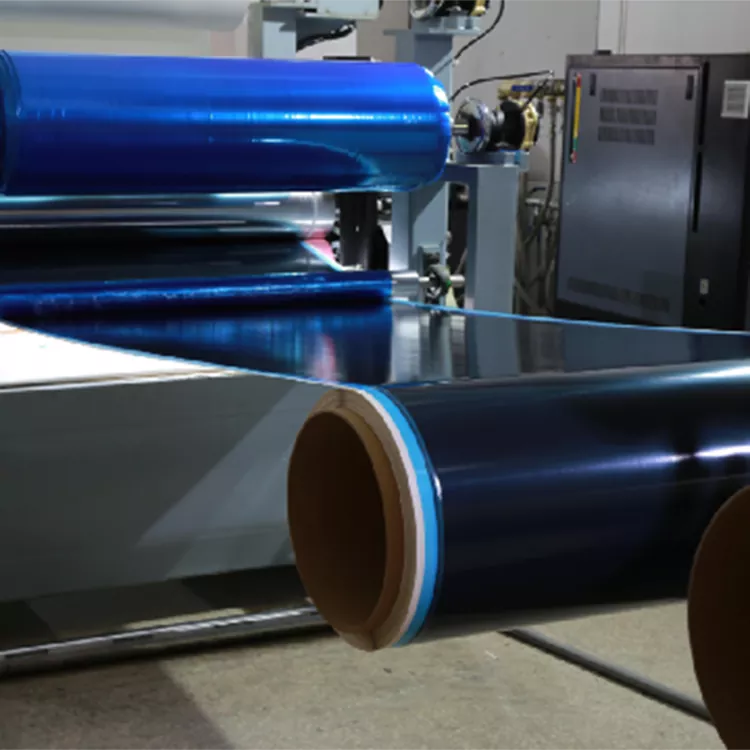

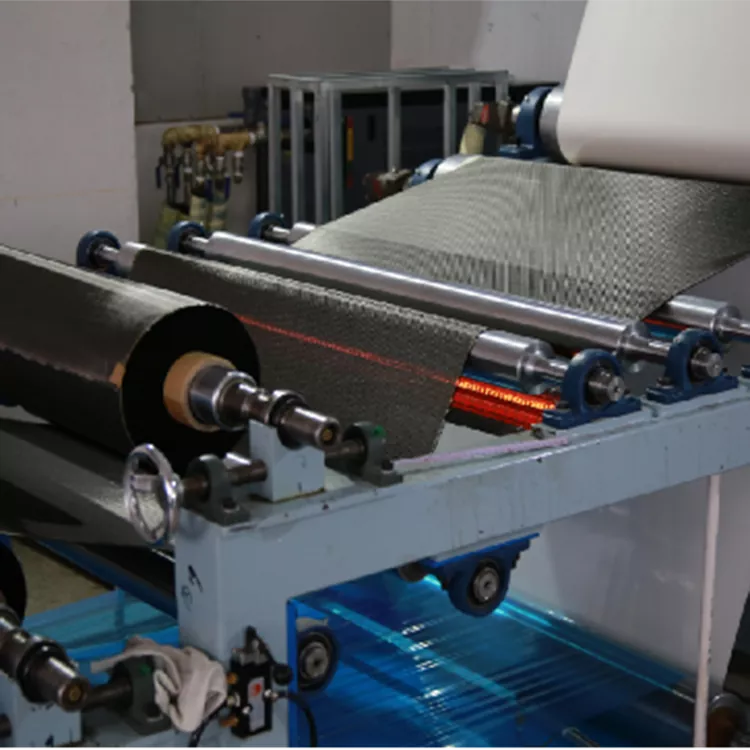

3K UD und bidirektionales Carbonfaser-Prepreg-Gewebe

3K UD und bidirektionales Carbonfaser-Prepreg-Gewebe kombinieren 3K-Carbonfaserverstärkung mit einer vorimprägnierten Harzmatrix in zwei verschiedenen Faseranordnungen. Die UD-Konstruktion konzentriert die Endlosfasern hauptsächlich in einer Richtung, während die bidirektionale Konstruktion für eine Verstärkung in zwei Hauptrichtungen sorgt. Die Wahl zwischen ihnen hängt in erster Linie vom Lastpfad, der Laminatstruktur und der Geometrie des fertigen Verbundteils ab.

Für Verbundwerkstoffhersteller ist diese Unterscheidung wichtiger als die 3K-Kennzeichnung allein. Eine Komponente mit einer vorherrschenden Zug-, Biege- oder Axiallast kann von einem Laminat profitieren, das um eine definierte Faserrichtung herum aufgebaut ist, während eine Platte oder Schale, die Lasten in zwei Richtungen ausgesetzt ist, möglicherweise eine ausgewogenere Verstärkungsanordnung erfordert.

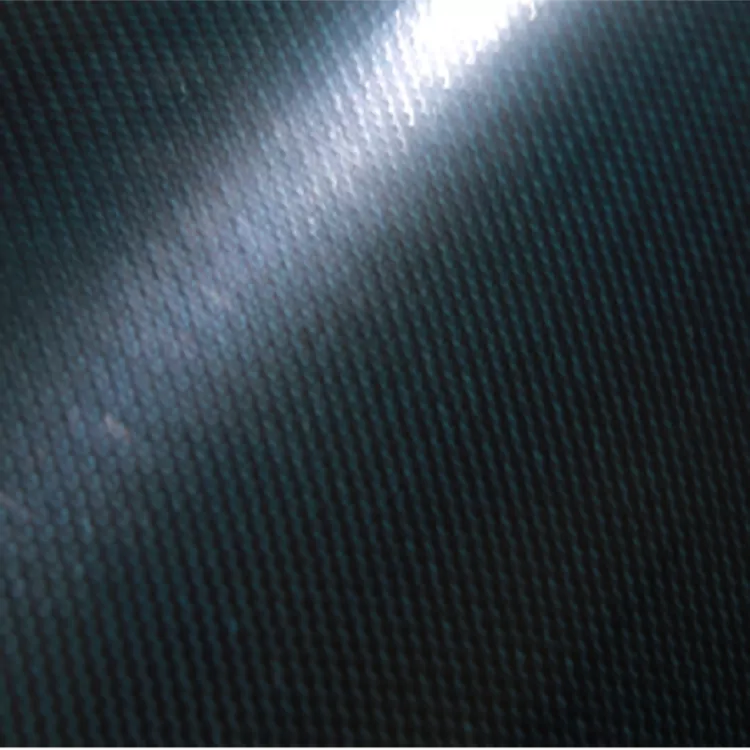

UD- und bidirektionale Faserkonstruktion

Bei der UD-Konstruktion sind die durchgehenden Carbonfasern hauptsächlich in einer Richtung konzentriert. Dadurch eignet sich das Material für Komponenten, bei denen das technische Design einen klaren primären Lastpfad vorsieht, wie z. B. Wellen, Balken, Stangen und längliche Strukturabschnitte.

Die bidirektionale Konstruktion sorgt für Verstärkung in zwei Hauptrichtungen. Dies kann für Paneele, Abdeckungen, Gehäuse und andere Komponenten in Betracht gezogen werden, bei denen das Laminat Lasten in zwei Achsen und nicht vorwiegend in einer Richtung tragen muss.

Die Faseranordnung allein bestimmt nicht die Leistung des fertigen Teils. Faserqualität, Faservolumenanteil, Harzsystem, Laminatausrichtung, Anzahl der Lagen, Konsolidierung und Aushärtungsbedingungen tragen alle zu den endgültigen Verbundeigenschaften bei.

Was bedeutet 3K?

Die Bezeichnung 3K bezieht sich auf ein Kohlefaserkabel mit etwa 3.000 Einzelfilamenten. Es beschreibt die Größe des Faserbündels und nicht einen bestimmten Festigkeitsgrad.

Bei der Materialauswahl sollte daher 3K zusammen mit der Carbonfasersorte, dem Harzsystem und der Verstärkungskonstruktion berücksichtigt werden. Ein 3K-Kabel kann in verschiedenen Laminatarchitekturen verwendet werden und die endgültigen Verbundeigenschaften hängen davon ab, wie die Verstärkung ausgerichtet, verfestigt und ausgehärtet wird.

Diese Unterscheidung ist besonders relevant beim Vergleich von UD- und bidirektionalen Materialien. Die 3K-Bezeichnung identifiziert das Faserkabel, während die UD- oder bidirektionale Konstruktion beschreibt, wie diese Verstärkung innerhalb des Prepregs angeordnet ist.

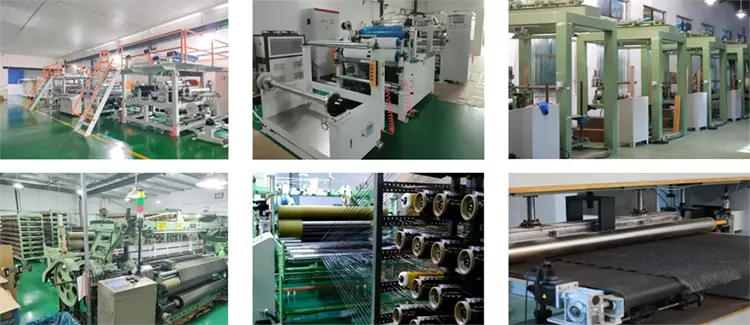

Materialinformationen

Auswahl der Faserrichtung

Bei 3K UD und bidirektionalem Carbonfaser-Prepreg-Gewebe ist die erste praktische Frage, wie das fertige Bauteil seine Last tragen soll. Die Verstärkung sollte so angeordnet werden, dass das Laminat dort Material bereitstellt, wo das Design es erfordert, anstatt sich nur aufgrund des Erscheinungsbilds des Stoffes für eine UD- oder bidirektionale Konstruktion zu entscheiden.

UD-Konstruktion

UD-Bewehrung wird üblicherweise für Wellen, Stangen, Balken und andere längliche Teile mit einer definierten primären Lastrichtung in Betracht gezogen. Zusätzliche Lagen außerhalb der Achse können in ein Laminat eingearbeitet werden, wenn die Komponente auch in Nebenrichtungen verstärkt werden muss.

Bidirektionale Konstruktion

Eine bidirektionale Verstärkung kann für Platten, Abdeckungen, Gehäuse und andere Teile in Betracht gezogen werden, bei denen sich Belastungen oder Steifigkeitsanforderungen über zwei Hauptrichtungen erstrecken. Das tatsächliche Gleichgewicht zwischen den beiden Richtungen hängt von der Materialkonstruktion und dem Laminatplan ab.

Laminatdesign

Die Prepreg-Konstruktion sollte als Teil des gesamten Laminats und nicht als isolierte Platte bewertet werden. Faserorientierung, Lagenfolge, Dicke, Harzgehalt und Konsolidierungsbedingungen beeinflussen die Art und Weise, wie Lasten durch den fertigen Verbundwerkstoff übertragen werden.

Typische Anwendungen

Das Material kann für Verbundbauteile in Betracht gezogen werden, bei denen eine gerichtete Verstärkung und ein kontrollierter Harzgehalt erforderlich sind. Die geeignete Konstruktion hängt von der Teilegeometrie, dem Belastungszustand, dem Formverfahren und der erforderlichen Laminatdicke ab.

Sportausrüstung

Das Material kann in leichten Sportstrukturen verwendet werden, bei denen Steifigkeit, Ermüdungsverhalten und Masse wichtige Designaspekte sind. Mögliche Anwendungen umfassen Golfschäfte, Fahrradkomponenten, Schlägerstrukturen, Paddel und andere geformte Verbundteile.

Automobilkomponenten

Automobilanwendungen können Leichtbauplatten, Verstärkungskomponenten, ausgewählte Strukturteile und leistungsorientierte Komponenten umfassen. Eine UD-Konstruktion kann in Betracht gezogen werden, wenn das Teil über einen definierten primären Lastpfad verfügt, während eine bidirektionale Verstärkung verwendet werden kann, wenn eine Unterstützung über zwei Achsen erforderlich ist.

Industrielle Verbundteile

Zu den industriellen Anwendungen können Platten, Gehäuse, Halterungen, Balken, Stangen und leichte Ausrüstungskomponenten gehören. Die bevorzugte Konstruktion hängt davon ab, ob das Bauteil eine dominante Lastrichtung hat oder eine Verstärkung in mehreren Richtungen erfordert.

Elektronische Geräte

Bei ausgewählten Gerätegehäusen und Strukturkomponenten kann Kohlefaser für geringes Gewicht und strukturelle Unterstützung sorgen. Da Kohlefaser elektrisch leitfähig ist, sollten elektrische Isolierung und elektromagnetische Anforderungen als Teil des gesamten Baugruppendesigns berücksichtigt werden.

Materialauswahl vor der Produktion

Bei einem neuen Verbundwerkstoffprojekt sollte das Material anhand der Komponente und des Herstellungsprozesses spezifiziert werden und nicht nur anhand des Produktnamens. Wichtige Informationen umfassen die erforderliche Faserkonstruktion, das Harzsystem, die Breite, die Dicke, den Laminatplan und die Formmethode.

Bei UD-Teilen sollte die primäre Faserrichtung zusammen mit der erforderlichen außeraxialen Verstärkung identifiziert werden. Für bidirektionale Teile sollten das erforderliche Verstärkungsgleichgewicht und die Lagenausrichtung bestätigt werden. Anhand dieser Angaben lässt sich feststellen, ob die Materialspezifikation mit dem vorgesehenen Lastpfad übereinstimmt.

Auch der Harzbedarf sollte vor der Produktion bestätigt werden. Da es sich um ein Prepreg-Material handelt, beeinflussen das Harzsystem und der Harzgehalt die Handhabungs-, Lagerungs-, Form- und Aushärtungsbedingungen. Bei der Integration des Materials in einen bestehenden Produktionsprozess können die aktuellen Verarbeitungsparameter oder Materialspezifikationen des Kunden als Referenz herangezogen werden.

FAQ

Was ist 3K UD Kohlefaser-Prepreg?

Es handelt sich um ein Prepreg mit überwiegend in einer Richtung angeordneter 3K-Kohlenstofffaserverstärkung, die vor dem Formen mit einer Harzmatrix kombiniert wird. Es eignet sich für Verbundteile, bei denen die Bewehrung einer definierten Lastrichtung folgen muss.

Was ist der Unterschied zwischen UD und bidirektionaler Kohlefaser?

UD platziert die meisten Endlosfasern entlang einer Hauptrichtung. Die bidirektionale Konstruktion sorgt für Verstärkung in zwei Hauptrichtungen. Die Auswahl hängt von den Belastungsbedingungen, der Teilegeometrie und dem Laminatdesign des fertigen Bauteils ab.

Enthält das Material bereits Harz?

Ja. Dabei handelt es sich um ein Prepreg-Material, d. h. die Kohlefaserverstärkung ist bereits mit einer Harzmatrix verbunden. Das spezifische Harzsystem und der Harzgehalt sollten für die ausgewählte Spezifikation bestätigt werden.

Ist 3K dasselbe wie die Festigkeitsklasse?

Nr. 3K beschreibt die ungefähre Filamentzahl des Kohlefaserkabels. Die endgültige Verbundleistung hängt auch von der Fasersorte, dem Harzsystem, dem Faservolumenanteil, der Laminatorientierung und den Aushärtungsbedingungen ab.

Kann das Material individuell angepasst werden?

Ja. Yuruis bietet Auftragsfertigung an und kann individuelle Größen-, Breiten- und andere Projektanforderungen entsprechend der beabsichtigten Anwendung und dem Herstellungsprozess besprechen.

Welche Branchen verwenden diese Art von Prepreg?

Zu den Anwendungen können Sportgeräte, Automobilkomponenten und industrielle Verbundteile gehören. Bei ausgewählten Strukturen elektronischer Geräte können auch Kohlefaserverbundwerkstoffe verwendet werden, wenn die Material- und elektrischen Anforderungen mit der Anwendung kompatibel sind.

Welche Informationen sollte ich bei der Angebotsanfrage angeben?

Die Angabe der erforderlichen Breite, Dicke, Faserkonstruktion, Harzbedarf, Anwendung, Formmethode und geschätzten Menge hilft bei der Bestimmung der geeigneten Spezifikation. Bei Strukturteilen kann auch eine Zeichnung oder ein Laminatplan hilfreich sein, um die erforderliche Faserorientierung zu bestätigen.
